伊方発電所における通報連絡事象の概要（平成１６年３月分）

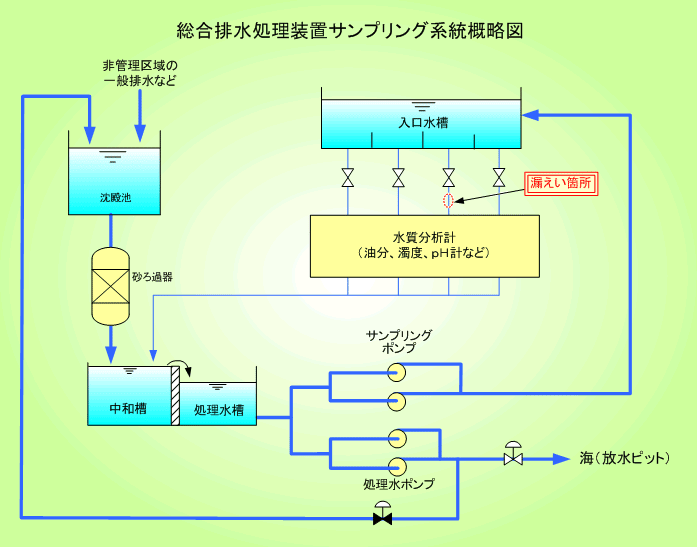

１．伊方３号機 総合排水処理装置油分濃度計入口配管からの漏えいについて
３月７日１３時０５分頃、通常運転中の伊方３号機において、２次系の総合排水処理装置水質分析計の油分濃度計入口配管付近より漏えいのあることを、運転員が確認した。
点検の結果、入口配管の継ぎ手部から微少な漏えいを確認したため、当該部を取り替え、復旧した。
| ［総合排水処理装置］ |
|
非管理区域（タービン建屋、総合事務所など）の一般排水を海へ放出する前に浄化処理する設備。なお、水質分析計は放出前の浄化処理した水の水質を測定し水質基準を満たしていることを確認するために設置している。 |
２．伊方３号機 充てんポンプＣ主軸の損傷について
伊方３号機は、通常運転中のところ、３月９日９時５７分頃、１次冷却材ポンプへの封水注入系統の流量低下を示す信号が発信し、調査した結果、充てんポンプＣ号機の封水部から１次冷却水が漏えいしているのを保修員が確認した。このため、ただちに充てんポンプＣ号機を停止し、Ｂ号機（予備ポンプ）に切り替えた。
本事象により、補助建屋排気筒のモニタ値が一時的にごくわずか上昇したが、環境への放射能の影響はなかった。
その後、充てんポンプＣ号機を点検した結果、３月１５日、ポンプ主軸が軸端側から２枚目の羽根車のスプリットリング溝部で折損していることおよびポンプ内部・封水部等で接触による摩耗等の損傷があることを確認した。
その後の詳細調査の結果、原因は以下のように推定される。
| （１） |
工場での製作段階において、 |
| |
| ・ |
当該スプリットリング溝部コーナの一部の曲率半径が小さく応力が集中する状態に製作された。 |
| ・ |
スプリットリングと主軸の接触により溝部に応力が発生した。 |
|
| （２） |
更に定期検査において体積制御タンクを大気開放にした状態で当該ポンプを運転したために、ミニマムフローラインの流量制限オリフィスで発生した空気の気泡がポンプに流れ込んで振動が発生し、その際に当該スプリットリング溝部に応力がかかった。 |
| （３） |
上記が重畳したことにより、充てんポンプＣ号機の主軸にき裂が発生した。 |
| （４） |
その後の定期検査において、同様のメカニズムによりき裂が徐々に進展した。前回第７回定期検査終了後の通常運転状態となった時点までに、き裂が大きくなったことから、プラント通常運転中のポンプ運転でもき裂が進展して、最終的に主軸が破断した。 |
| （５） |
当該ポンプ運転中に、主軸破断により主軸が移動して継手側封水部が損傷し、１次冷却水の漏えいに至った。 |
その後、当該ポンプの主軸を予備品と取替えた。今後、充てんポンプは必ず定期検査時の体積制御タンクを加圧した状態で運転する。また、充てんポンプＡ号機，Ｂ号機については、電流、振動等の運転監視強化を継続するとともに、念のため、主軸を改良のうえ、次回定期検査終了までに順次取り替えることとする。
○本件に関しては、上記内容の報告書を４月５日、経済産業省、愛媛県および伊方町に提出しております。
伊方発電所第３号機 充てんポンプ３Ｃ主軸の損傷の原因と対策について
３．伊方２号機 地震検知について
３月１６日３時２４分頃、伊予灘付近を震源とした微小な地震が発生し、伊方発電所では、１，３号機の地震計は検知しなかったが、２号機の地震計が６ガルを検知した。
１，２，３号機ともプラント設備に異常はなく、プラントの運転に影響はなかった。なお、２号機の地震計の表示が高めとなっていたため調整を行った。
伊方発電所における通報連絡事象の報告書概要（平成１６年２月分）

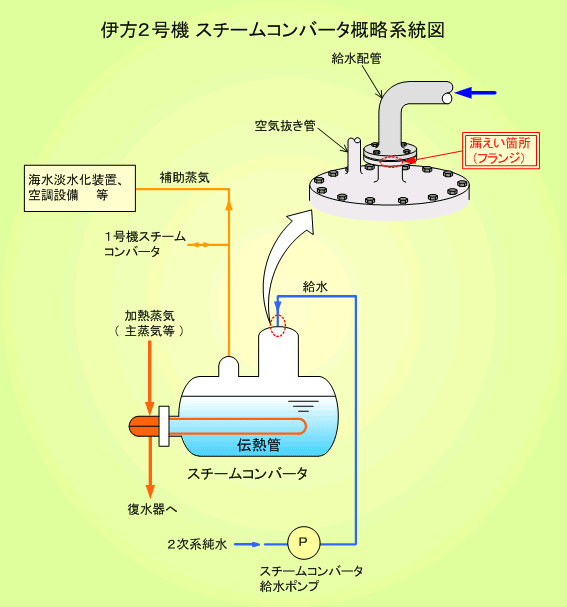

１．伊方２号機 スチームコンバータ給水配管フランジ部からの漏えいについて
○事 象
２月２日１３時５０分頃、通常運転中の伊方２号機のタービン建家屋外において、付属設備に補助蒸気を供給しているスチームコンバータの給水配管フランジ（接続部）から水が漏えい(６秒に１滴程度)しているのを、作業員が発見した。
このため、スチームコンバータを停止し、当該フランジの分解・点検を行った。その結果、当該フランジのシート面に肌荒れが認められたことから、シート面を手入れするとともにパッキンを取り替え、スチームコンバータの運転を再開した。
○原 因
雨水が保温の隙間に流れ込み当該フランジに浸入したことによりシート面に腐食による発錆および肌荒れが発生した。このため、パッキンとフランジのシート面の間に隙間が生じ、漏えいに至ったものと推定される。
○対 策
２号機のスチームコンバータを囲む建家が、平成１６年３月に完成したことから、雨水が浸入する恐れはなくなったため、今後、同様な事象の発生はない。
なお、１号機のスチームコンバータは平成１４年１１月に、３号機のスチームコンバータは、建設時より屋内となっている。

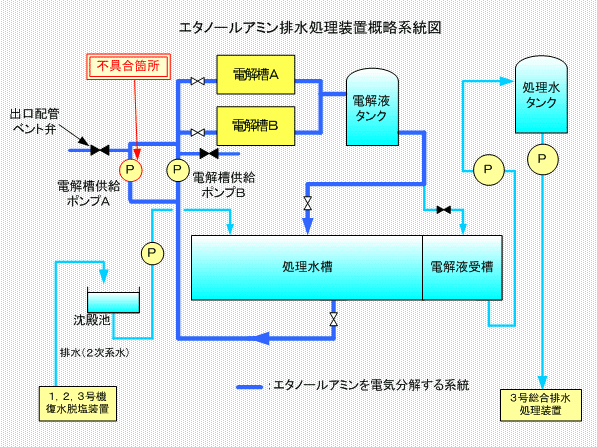

２．伊方発電所 エタノールアミン排水処理装置電解槽供給ポンプの不具合について
○事 象
２次系のエタノールアミン排水処理装置の定期点検において、分解点検を実施した電解槽供給ポンプＡの試運転を行ったところ、振動値が高かったため、再度分解点検を実施した結果、２月１３日１１時４５分頃、同ポンプの軸受部に損傷があることを確認した。
○原 因
当該ポンプの出口配管に設置しているベント弁のテフロン製弁膜が、経年変化により変形したため、ベント弁が十分に開かない状態となっていた。その状態で当該ポンプに水張りしたため、軸受部に空気が残留し、当該ポンプの運転により軸受部の潤滑ができず損傷したものと推定される。
| ○対 策 |
| |
| |
| ・ |
当該ポンプおよび当該ポンプ出口配管ベント弁の分解点検を行い、それらの構成部品を取り替えた後、当該ポンプの試運転を行い異常のないことを確認した。 |
| ・ |
電解槽供給ポンプの水張り時は、ベント弁の不調などによるベンティングラインの詰まりがないことを確認することとし、その旨を試運転要領書に追記した。 |
|
