平成17年6月10日
四国電力株式会社
伊方発電所における通報連絡事象（平成１７年５月分）および
通報連絡事象に係る報告書の提出（平成１７年４月分他）について
| ○ |
平成１７年５月に、当社から愛媛県および伊方町に通報連絡した事象は以下の６件です。これらの事象のうち、｢１．伊方３号機 空調用冷凍機の損傷について｣は法律に基づく報告事象に該当するもので、それ以外は法律に基づく報告事象に該当するものではありません。また、これらの事象による環境への放射能の影響はありませんでした。 |
| 事 象 |
発生月日 |
発表月日 |
| |
５月１２日 |
５月１２日 |
| ２．伊方２号機 |
|
ほう酸濃縮液ポンプからの水漏れについて |
|
５月１３日 |
５月１３日 |
| ３．伊方３号機 |
|
抽気逆止弁動作試験中の不具合について |
|
５月１８日 |
－ |
|
５月２５日 |
５月２５日 |
|
５月３０日 |
５月３０日 |
| ６．伊方発電所 |
|
屋外消火用水配管からの漏水について |
|
５月３１日 |
－ |
| ○ |
平成１７年４月および１月に発生した以下の通報連絡事象について、その後の調査結果を踏まえた原因と対策をとりまとめ、愛媛県および伊方町に報告書を提出いたしました。 |
| 事 象 |
発生月日 |
発表月日 |
| １．伊方３号機 |
|
復水脱塩装置洗浄循環ポンプの異音について |
|
４月１０日 |
５月１０日 |
| |
１月１０日 |
２月１０日 |
（別紙１）伊方発電所における通報連絡事象の概要（平成１７年５月分）
- 伊方３号機 空調用冷凍機の損傷について
- 伊方２号機 ほう酸濃縮液ポンプからの水漏れについて
- 伊方３号機 抽気逆止弁動作試験中の不具合について
- 地震発生に伴う伊方発電所の点検結果について
- 伊方発電所 雑固体焼却設備の不具合について
- 伊方発電所 屋外消火用水配管からの漏水について
（別紙２）伊方発電所における通報連絡事象の報告書概要（平成１７年４月分他）
- 伊方３号機 復水脱塩装置洗浄循環ポンプの異音について
- 伊方３号機 取水ピット水位計の不具合について
以 上
伊方発電所における通報連絡事象の概要（平成１７年５月分）

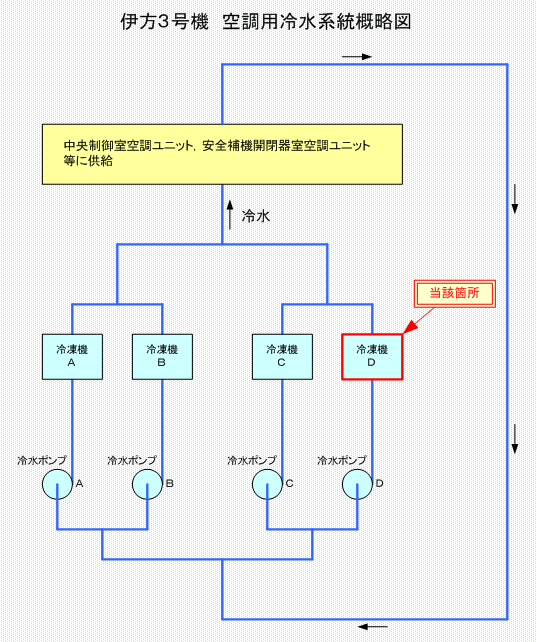

１．伊方３号機 空調用冷凍機の損傷について
通常運転中の伊方３号機で、空調用冷凍機の期間外定期点検において、試運転のため起動していた空調用冷凍機Ｄの羽根車の回転音に僅かに高いことが確認された。後日、分解点検した結果、５月１２日１７時００分頃、当該冷凍機の羽根車の入口部が一部損傷していることを確認した。
現在、当該冷凍機について詳細な原因調査を行っている。
| ［空調用冷凍機］ |
|
中央制御室やＥＣＣＳ系機器の電源遮断器室等の空調用の冷却水を冷して供給する設備。伊方３号機では４台設置しており、事象発生時は１台で運転していた。 |

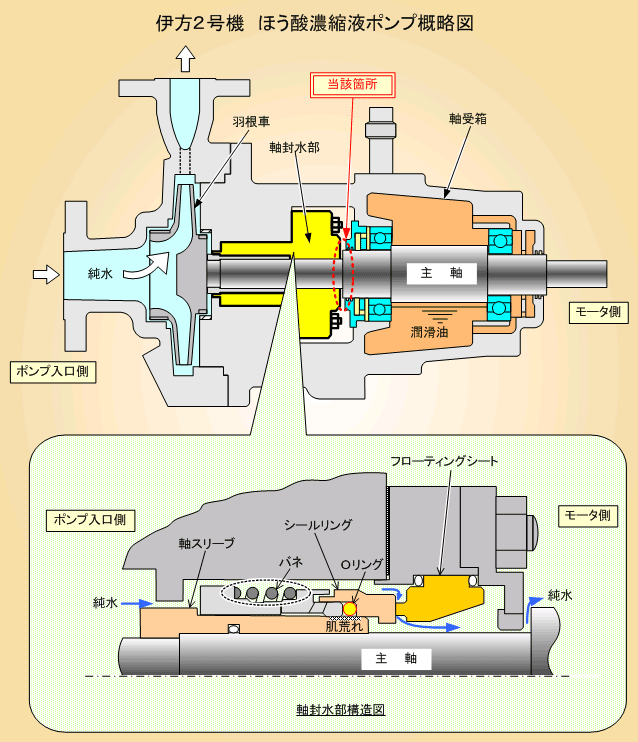

２．伊方２号機 ほう酸濃縮液ポンプからの水漏れについて
５月１３日１２時５２分頃、通常運転中の伊方２号機で、一次系弁の期間外点検において、点検が終了した弁の健全性等を確認するため、ほう酸濃縮液ポンプＡを純水にて循環運転したところ、当該ポンプの軸封水部から少量の水(約４リットル)が漏れていることを運転員が確認した。このため、当該ポンプを停止し、漏えいは停止した。
なお、漏れた水からは放射能は検出されず、環境への影響はなかった。
| その後、当該ポンプの軸封水部を分解点検した結果、 |
| ・ |
シールリングを押さえつけて漏れないように密封するバネが縮んだままの状態で、シールリングが軸スリーブに固着していた |
| ・ |
軸スリーブの表面に肌荒れが確認された |
ことから、原因は、軸スリーブ表面が肌荒れしていたため、当該ポンプ内を純水で満たした際、純水を入れる圧力（約０．８メガパスカル）で軸スリーブとシールリングの間にＯリングが噛み込んで軸スリーブとシールリングが固着した状態となった。その後、循環運転のためポンプを起動したことにより羽根車が回転し、その推進力によって主軸、軸スリーブとシールリングが一体となってポンプ入口方向に動いたため、シール部に隙間ができ、水が漏れたものと推定される。
このため、当該ポンプの軸スリーブ表面の手入れを行うとともに、軸封水部を新品に取り替えて試運転を行い、漏えいのないことを確認したうえで、５月１９日１６時３６分、通常状態に復旧した。 |
| ［ほう酸濃縮液タンク］ |
|
ほう酸濃縮液タンクに貯蔵されたほう酸濃縮液をほう酸タンクに送るためのポンプでＡ、Ｂ２台あり、運転時は１台を使用する。
なお、当該事象発生時は弁の健全性等を確認するため、純水を満たした状態で、循環運転した。 |

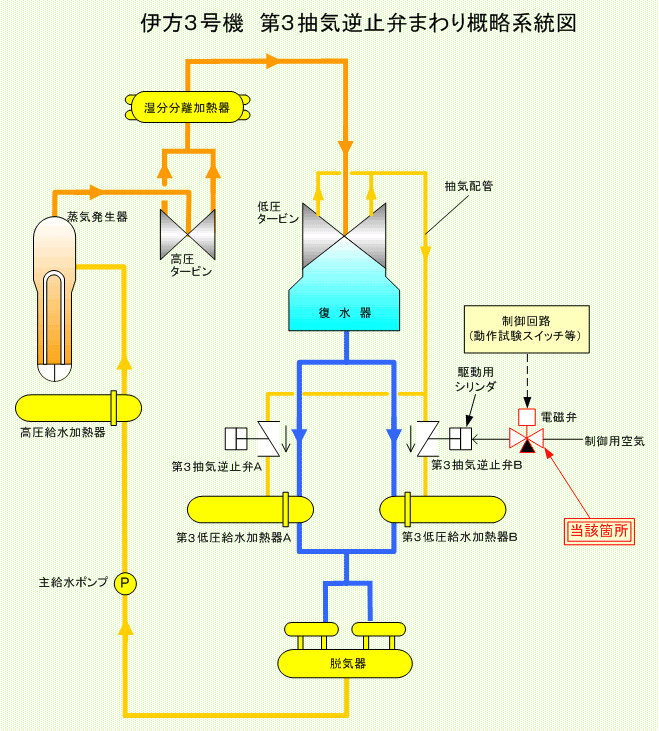

３．伊方３号機 抽気逆止弁動作試験中の不具合について
５月１８日１３時３５分頃、通常運転中の伊方３号機において、第３抽気逆止弁Ｂの動作試験を実施していたところ、動作試験スイッチを押しても逆止弁が動作しないことを確認した。
当該逆止弁を動作させるための回路等を調査した結果、逆止弁を動作させる駆動用シリンダの空気量を調整する電磁弁に動作不良があることを確認した。
このため、電磁弁を新品に取り替え、当該逆止弁の動作試験を行い、正常であることを確認した。
| ［抽気逆止弁］ |
|
抽気は、給水加熱器（２次系の給水を加熱するもの）等の加熱用に低圧タービンから取り出された蒸気で、逆止弁は抽気を給水加熱器等に送る配管に設置されている。
第３抽気逆止弁はＡ，Ｂの２台ある。 |

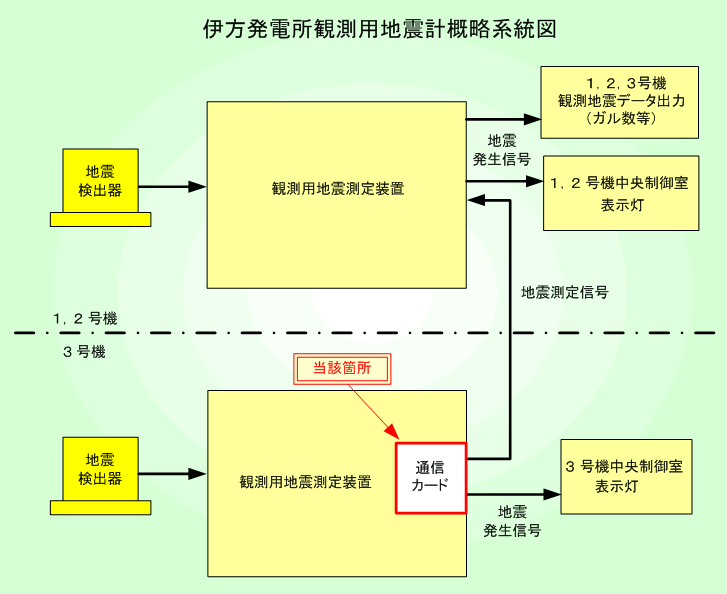

４．地震発生に伴う伊方発電所の点検結果について
５月２５日２０時３１分頃、宇和海を震源とした地震があり、伊方発電所１，２，３号機において、以下のとおり地震を感知した。このため、１，２，３号の設備の詳細な巡視点検を実施した結果、プラントの運転に影響を与えるような異常はないことを確認した。
・１号機：１７ガル
・２号機：１７ガル
・３号機：２４ガル
なお、今回の地震で伊方３号機の中央制御室において、地震の発生を示す表示灯が点灯しなかったことから調査を行うこととした。
（５月２６日発表済み）
調査の結果、３号機観測用地震測定装置内の通信カードが一時的に不良になったものと推定されることから、当該カードを新品に取り替え、６月１０日、復旧した。
| ［観測用地震測定装置］ |
|
地震発生時に地震動のデータを収集する目的で設置している装置。
当該表示灯は、地震を感知した場合に点灯するものであり、故障によりプラントの運転に影響を及ぼすものではない。
|

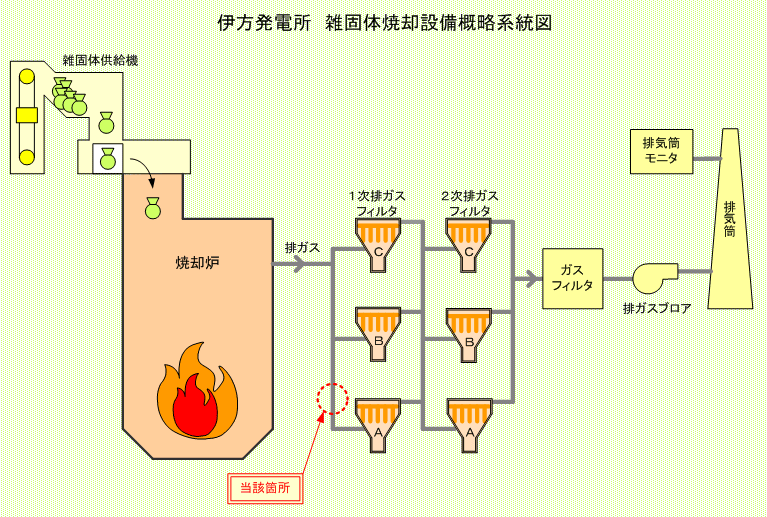

５．伊方発電所 雑固体焼却設備の不具合について
５月３０日１４時１０分頃、雑固体焼却設備の点検において、排ガスフィルタの入口配管の伸縮継手部にひび割れ（長さ約１２５㎜×幅約１.５㎜；１箇所）があることを保修員が確認した。本点検は、５月２７日、１次排ガスフィルタＡの入口部において連続監視している温度にばらつきが見られたため、５月３０日の焼却設備の計画停止にあわせて実施したものである。
現在、当該箇所の詳細調査を行っている。
| ［雑固体焼却設備］ |
|
荷揚岸壁付近に設置している付属設備で、管理区域内の作業で発生した紙ウエス、布切れ等の可燃性の低レベル放射性廃棄物を焼却する設備。
排ガスフィルタ（セラミックフィルタ）は、排気ガス中のチリを捕集する目的で設置しているフィルタ。 |

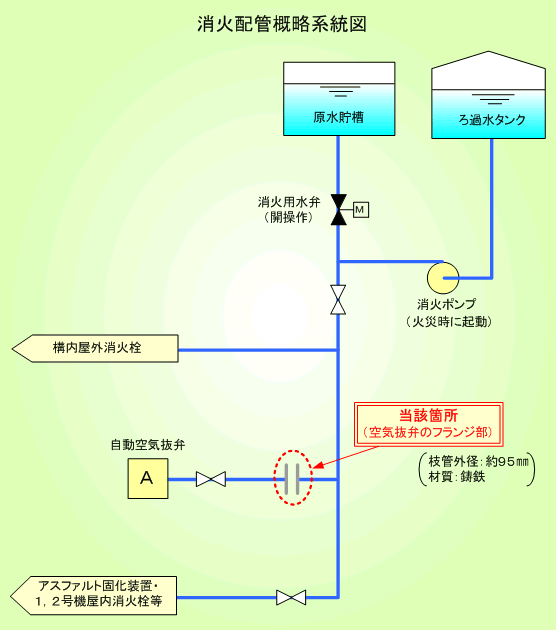

６．伊方発電所 屋外消火用水配管からの漏水について
５月３１日、アスファルト固化装置の消火設備点検のために消火用水の弁を開いたところ、１０時００分頃、伊方１，２号機タービン建家前屋外において、消火用水配管から水が漏れ出ているのをパトロール中の運転員が発見した。
このため、当該箇所を隔離し、漏えいは停止した。（漏えい量約４トン）
調査の結果、当該消火用水配管に設置している自動空気抜弁の配管フランジ部のパッキンに１箇所、き裂があることを確認したため、パッキンを新品に取り替え、復旧した。
| ［消火設備］ |
|
発電所構内に設置し、火災発生時に消火用水を供給するための設備。
|
伊方発電所における通報連絡事象の報告書概要（平成１７年４月分他）

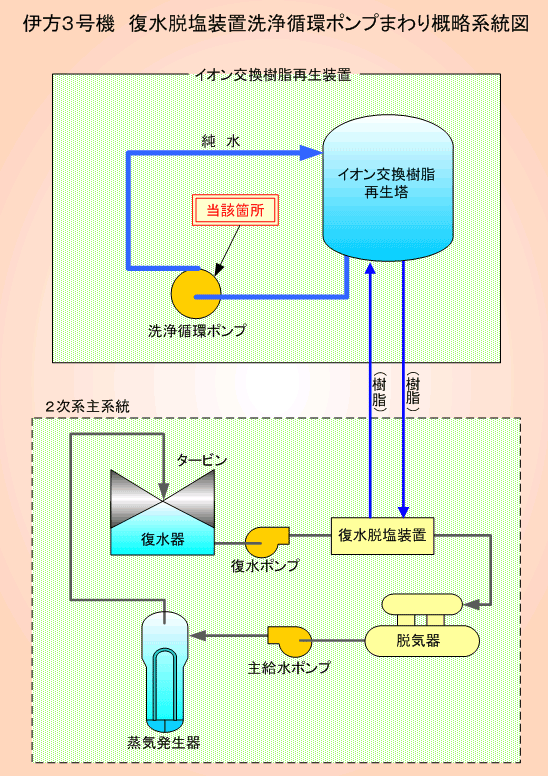

１．伊方３号機 復水脱塩装置洗浄循環ポンプの異音について
○事 象
４月１０日２３時３６分、第８回定期検査中（調整運転中）の伊方３号機の復水脱塩装置において、運転員が洗浄循環ポンプに異音があることを確認し、運転継続不能と判断して当該ポンプを停止した。
○原 因
調査の結果、当該ポンプの運転で生じる軸受け部（ボールベアリング）の摺動・摩耗による僅かな肌荒れなどが原因で異音が発生したものと推定されるが、ポンプに機能上の異常は認められなかった。
○対 策

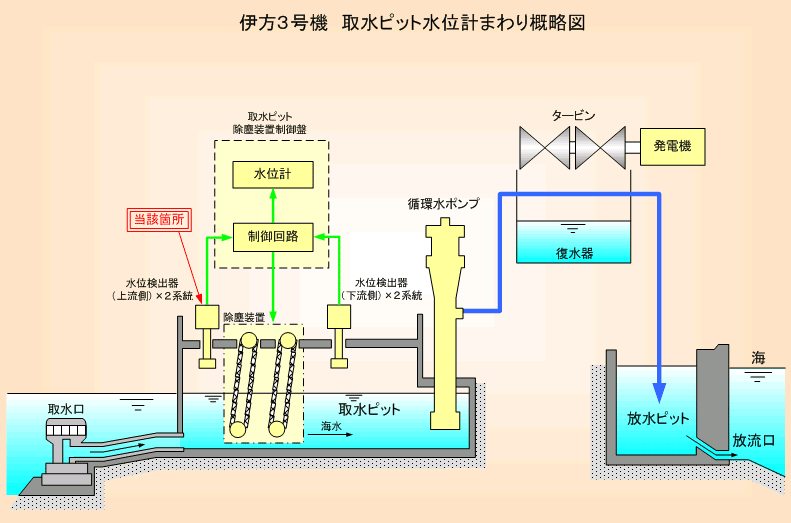

２．伊方３号機 取水ピット水位計の不具合について
○事 象
１月１０日２時１７分、通常運転中の伊方３号機において、取水ピット水位計の異常を示す信号が発信した。
当該水位計の動作状況を確認した結果、上流側水位検出器が大潮により最も潮位が低下した際、一時的に水位検出ができない状態となることが判明した。
○原 因
調査の結果、当該水位検出器内の信号処理カードを構成している電子部品の機能が低下していたことから、一時的に水位が検出できない状態になったものと推定される。
○対 策
| ・ |
当該水位検出器を取り替え、復旧した。 |
| ・ |
念のため、３号機取水ピットの当該水位検出器と同型式の検出器３台について、信号処理カードを取り替えた。 |
