平成18年9月11日
四国電力株式会社

伊方発電所における通報連絡事象（平成18年8月分）について

平成18年8月に、当社から愛媛県および伊方町に通報連絡した事象は以下の9件です。これらの事象は、法律に基づく報告事象に該当するものではなく、また、環境への放射能の影響もありませんでした。

事象

発生月日

発表月日

1．伊方1，2号機

発電機出力の変動について

8月 2日

2．伊方1，2号機

送電線自動復旧装置の不具合について

8月 3日

3．伊方1，2号機

地震感知について

8月23日

4．伊方1号機

発電機出力の変動について

8月23日

5．伊方2号機

発電機出力の変動について

8月23日

6．伊方発電所

発電機出力の変動について

8月25日

7．伊方1，2号機

発電機出力の変動について

8月26日

8．伊方1号機

発電機出力の変動について

8月30日

9．伊方発電所構内における作業員の負傷について

8月30日

（別紙）伊方発電所における通報連絡事象の概要（平成18年8月分）

伊方1，2号機発電機出力の変動について

伊方1，2号機送電線自動復旧装置の不具合について

伊方発電所構内における作業員の負傷について

以上

別紙

別紙伊方発電所における通報連絡事象の概要（平成18年8月分）

1．伊方1，2号機発電機出力の変動について

8月2日14時54分頃、送電系統への落雷に伴う系統ショックにより、伊方1，2号機の発電機出力に有意な変動が発生した。
発電機出力の変動は瞬時に収束し、プラントの運転に影響はなかった。

参考：落雷場所および発電機出力の変動幅

落雷場所

発電機出力の変動幅

広見線

大洲変電所～広見変電所
[大洲市] [北宇和郡鬼北町]

○1号機
520ＭＷ～ 568ＭＷ～ 600ＭＷ
(－8.5％) （変動前後） (＋5.7％)

○2号機
523ＭＷ～ 568ＭＷ～ 600ＭＷ
(－8.0％) （変動前後） (＋5.7％)

2．伊方1，2号機送電線自動復旧装置の不具合について

8月3日17時、通常運転中の伊方1，2号機の中央制御室において、送電線事故等で遮断された送電線の遮断器を自動で復帰させる装置の異常を示す信号が発信した。
このため、保修員が現地を確認した結果、18万ボルト伊方北幹線1号線の自動復旧装置に異常を示す表示灯の点灯が確認されたことから、当該装置のリセット操作を行ったところ、故障の表示は消灯した。その後も当該装置に異常は認められていない。

［送電線自動復旧装置］: 送電線事故（落雷）等の際、保護リレー装置の動作により停電した送電線を自動的に復旧する装置。

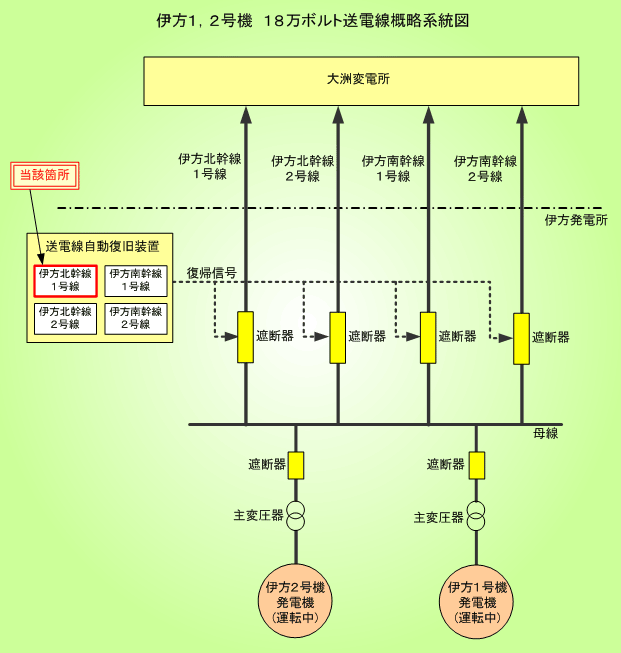

伊方1，2号機　18万ボルト送電線概略系統図

3．伊方1，2号機地震感知について

8月23日0時7分頃、伊予灘を震源とした地震が発生し、伊方1，2号機において3ガルを観測したが、設備に異常はなく、伊方発電所の運転に影響はなかった。

（参考）伊方発電所の観測ガル数
	1号機	：	3ガル（通常運転中）
	2号機	：	3ガル（通常運転中）
	3号機	：	感知せず（通常運転中）

4．伊方1号機発電機出力の変動について

8月23日15時59分頃、送電系統への落雷に伴う系統ショックにより、伊方1号機の発電機出力に有意な変動が発生した。
発電機出力の変動は瞬時に収束し、プラントの運転に影響はなかった。

参考：落雷場所および発電機出力の変動幅

落雷場所

発電機出力の変動幅

宇和島南線

広見変電所～宇和島変電所
[北宇和郡鬼北町] [宇和島市]

538ＭＷ～ 567ＭＷ～ 590ＭＷ
(－5.1％) （変動前後） (＋4.1％)

5．伊方2号機発電機出力の変動について

8月23日17時24分頃、送電系統への落雷に伴う系統ショックにより、伊方2号機の発電機出力に有意な変動が発生した。
発電機出力の変動は瞬時に収束し、プラントの運転に影響はなかった。

参考：落雷場所および発電機出力の変動幅

落雷場所

発電機出力の変動幅

新宇和島線

八幡浜変電所～宇和島変電所
[八幡浜市] [宇和島市]

535ＭＷ～ 565ＭＷ～ 590ＭＷ
(－5.3％) （変動前後） (＋4.4％)

6．伊方発電所発電機出力の変動について

8月25日16時26分頃、送電系統への落雷に伴う系統ショックにより、伊方1，2，3号機の発電機出力に有意な変動が発生した。
発電機出力の変動は瞬時に収束し、プラントの運転に影響はなかった。

参考：落雷場所および発電機出力の変動幅

落雷場所

発電機出力の変動幅

畑寺線

松山変電所～重信変電所
[松山市] [東温市]

○1号機
473ＭＷ～ 567ＭＷ～ 654ＭＷ
(－16.6％) （変動前後） (＋15.4％)

○2号機
472ＭＷ～ 563ＭＷ～ 651ＭＷ
(－16.1％) （変動前後） (＋15.5％)

○3号機
833ＭＷ～ 913ＭＷ～ 1013ＭＷ
(－9.0％) （変動前後） (＋11.2％)

7．伊方1，2号機発電機出力の変動について

8月26日16時11分頃、送電系統への落雷に伴う系統ショックにより、伊方1，2号機の発電機出力に有意な変動が発生した。
発電機出力の変動は瞬時に収束し、プラントの運転に影響はなかった。

参考：落雷場所および発電機出力の変動幅

落雷場所

発電機出力の変動幅

大洲小田線

大洲変電所～小田変電所
[大洲市] [喜多郡内子町]

○1号機
512ＭＷ～ 566ＭＷ～ 593ＭＷ
(－9.5％) （変動前後） (＋4.8％)

○2号機
509ＭＷ～ 563ＭＷ～ 590ＭＷ
(－9.5％) （変動前後） (＋4.8％)

8．伊方1号機発電機出力の変動について

8月30日9時28分頃、送電系統への落雷に伴う系統ショックにより、伊方1号機の発電機出力に有意な変動が発生した。
発電機出力の変動は瞬時に収束し、プラントの運転に影響はなかった。

参考：落雷場所および発電機出力の変動幅

落雷場所

発電機出力の変動幅

大洲八幡浜線

大洲変電所～八幡浜変電所
[大洲市] [八幡浜市]

530ＭＷ～ 566ＭＷ～ 587ＭＷ
(－6.4％) （変動前後） (＋3.7％)

9．伊方発電所構内における作業員の負傷について

  8月30日10時50分頃、伊方発電所構内で、仮設建物の解体作業を実施していた作業員が、2階部分から約3ｍ下の床に転落し、負傷した。
  このため、直ちに、関係会社の社有車で市立八幡浜総合病院へ搬送した。
  医師による検査・診断の結果、「右第7肋骨骨折、左少量血胸。約1週間の安静・加療」と診断された。
  なお、本事象は管理区域外であり、当該作業員の被ばく、汚染はなかった。
