平成18年3月10日
四国電力株式会社

伊方発電所における通報連絡事象（平成18年2月分）および
通報連絡事象に係る報告書の提出（平成18年1月分）について


事    象 発生月日 発表月日
1．伊方発電所   地震感知について
2月  1日 −
2．伊方２号機   充てんポンプの逃がし弁の不具合について
2月 14日 2月 15日
3．伊方１号機   復水器冷却用海水配管の割れについて
2月 21日 −
事    象 発生月日 発表月日
1．伊方1，2号機   送電線保護リレー装置の不具合について
1月 17日 2月 10日

（別紙1）伊方発電所における通報連絡事象の概要（平成18年2月分）

  1. 伊方発電所  地震感知について
    2.
  2. 伊方2号機  充てんポンプの逃がし弁の不具合について
    3.
  3. 伊方1号機  復水器冷却用海水配管の割れについて
    4.

（別紙2）伊方発電所における通報連絡事象の報告書概要（平成18年1月分）

  1. 伊方1，2号機  送電線保護リレー装置の不具合について
    2.
以　上
別紙1

伊方発電所における通報連絡事象の概要（平成18年2月分）

1．伊方発電所  地震感知について
  2月1日12時15分頃、伊予灘を震源とした地震が発生し、伊方発電所において8ガルを観測したが、1，2，3号機に異常はなく、プラントの運転に影響はなかった。
（参考）伊方発電所の観測ガル数
1号機  ：  8ガル（通常運転中）
2号機  ：  7ガル（定期検査中）
3号機  ：  5ガル（通常運転中）

2．伊方2号機  充てんポンプの逃がし弁の不具合について
  2月14日22時44分、第18回定期検査中(調整運転中)の伊方2号機において、1次冷却材ポンプの封水注入流量の指示低下を示す信号が発信した。
  このため、調査を行ったところ、1次冷却材ポンプに封水を注入している充てんポンプのうち、Ｂ号機の出口にある逃がし弁に不具合があることが確認された。
  なお、充てんポンプＣ号機の逃がし弁にも微少なシートリークの徴候が確認されたが、運転には支障はなかった。
  その後、当該逃がし弁を分解点検し、部品取替及び手入れを実施した後、ポンプの運転状態を確認した上で、2月21日10時30分、復旧した。
  また、分解点検の過程において、当該逃がし弁のシート面に傷が確認されたことなどから、念のため、Ａ，Ｃ号機の出口逃がし弁についても分解点検を実施した。
  現在、本件事象の原因調査を行っている。
［充てんポンプ］
  1次冷却系統から抽出した1次冷却水を浄化した後、再び1次冷却系統へ戻したり、1次冷却材ポンプの軸封部からの漏えい防止のための1次冷却系統よりも高い圧力の水（封水）を供給するためのポンプ。
（Ａ､Ｂ､Ｃの3台設置しており、通常1〜2台を運転し、残りは予備としている。）

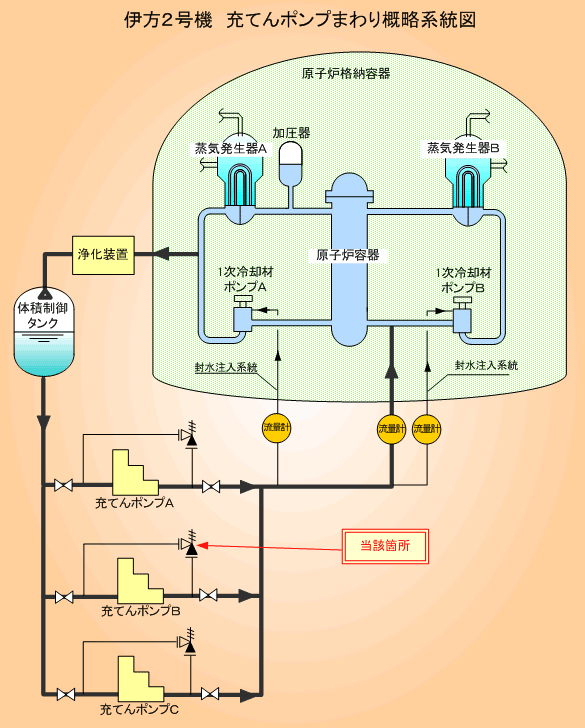

伊方２号機　充てんポンプまわり概略系統図

3．伊方1号機  復水器冷却用海水配管の割れについて
  2月21日、第23回定期検査中の伊方1号機において、冷却用に取水した海水を復水器に循環している配管（外径：約3m）内の点検をしていたところ、同日17時頃、割れ（長さ約20cm）があることが確認された。
  このため、配管内の点検に併せて当該部の補修を行うこととした。
［復水器冷却用海水配管］
  タービンで利用された後の蒸気を冷却するため、取水した海水を復水器に循環している配管。

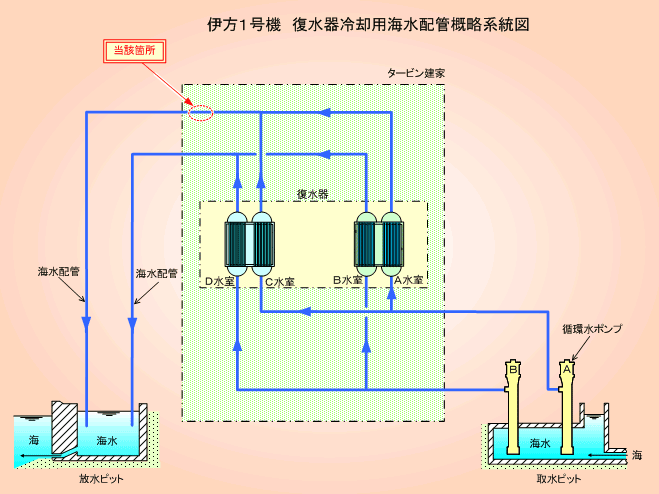

伊方１号機　復水器冷却用海水配管概略系統図

別紙2

伊方発電所における通報連絡事象の報告書概要（平成18年1月分）

1．伊方1，2号機  送電線保護リレー装置の不具合について
○事  象
  伊方1,2号機(1号機：通常運転中､2号機：第18回定期検査中)において、送電線の保護リレー装置の故障を示す信号が発信したため、現地を調査した結果、1月17日16時30分、保護リレー装置（バックアップ装置）の不良と判断した。
  点検の結果、当該装置を構成する制御カードが不調であることを確認した。
○原  因
  調査の結果、当該制御カードの電子部品が偶発的に不良となったため、当該制御カードが正常に機能しなかったものと推定される。
○対  策
  当該制御カードを取り替え、復旧した。

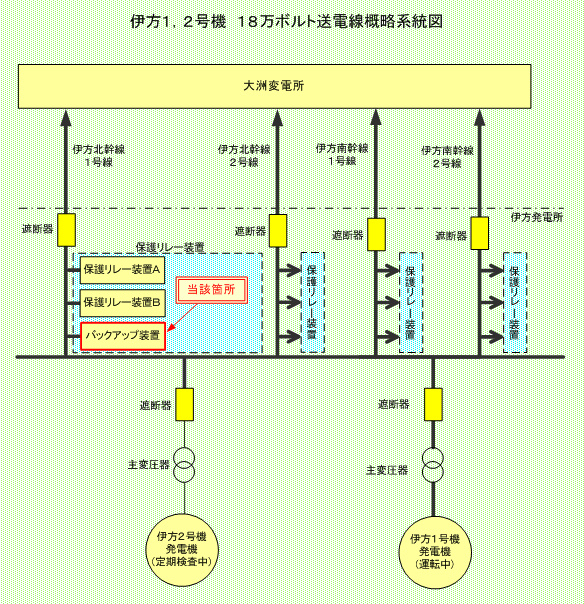

伊方1，2号機　18万ボルト送電線概略系統図
