平成14年４月10日
四国電力株式会社
伊方発電所における通報連絡事象（平成14年３月分）および
通報連絡事象に係る報告書の提出（平成14年２月分他）について
平成１４年３月に、当社から愛媛県・伊方町に通報連絡した事象は以下の３件です。
これらの事象は、いずれも法律・通達に基づく報告事象に該当するものではなく、また、プラントの運転や環境への放射能の影響もありませんでした。
事 象 発生月日 発表月日
１． 伊方１号機湿分分離加熱器Ａの加熱管漏えいについて ３月14日 ─
２． 伊方発電所における地震感知について ３月25日 ─
３． 伊方３号機復水器ボール洗浄装置ボール循環ポンプＢの不具合について ３月31日 ─
平成１３年１２月および平成１４年２月に伊方発電所において発生した以下の通報連絡事象について、その後の調査結果を踏まえた原因と対策をとりまとめ、愛媛県および伊方町に報告書を提出いたしました。
事 象 発生月日 発表月日
１． 伊方１号機復水流量計測用配管元弁溶接部近傍からの漏えいについて 12月26日 １月10日
２． 伊方２号機主給水ポンプ２Ａミニマムフロー弁駆動用空気配管からの漏えいについて ２月４日 ３月11日
３． 伊方１号機第２低圧給水加熱器Ｂ号機伝熱管の不具合について ２月14日 ３月11日
４． 伊方発電所エタノールアミン排水処理装置の不具合について ２月22日 ３月11日
（別紙１）伊方発電所における通報連絡事象の概要（平成１４年３月分）
（別紙２）伊方発電所における通報連絡事象の報告書概要（平成１４年２月分他）
以 上
１．伊方１号機湿分分離加熱器Ａの加熱管漏えいについて伊方発電所における通報連絡事象の概要（平成１４年３月分）

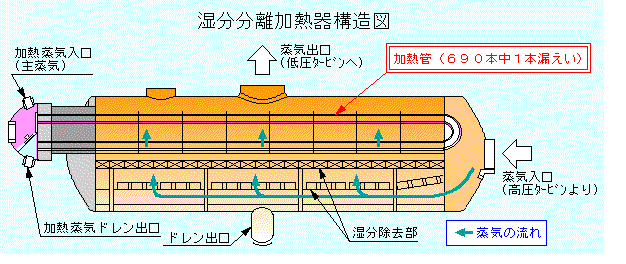

３月１４日１１時頃、定期検査中の１号機において、湿分分離加熱器Ａの真空引きによる漏えいテストを実施中のところ、加熱管１本に漏えいのあることが確認された。

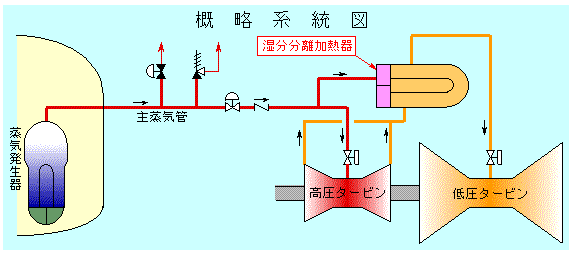

湿分分離加熱器 高圧タービンを駆動して排気された蒸気の湿分を除去し、さらに主蒸気で加熱する機器
２．伊方発電所における地震感知について３月２５日２２時５８分頃、伊予灘で地震が発生し、伊方発電所においても６ガルを観測したが、１，２，３号機とも異常はなく、２，３号機は安全に運転を継続した。
（１号機は定期検査中）
（参 考） 伊方発電所の観測ガル数 ・１号機：６ガル
・２号機：６ガル
・３号機：４ガル

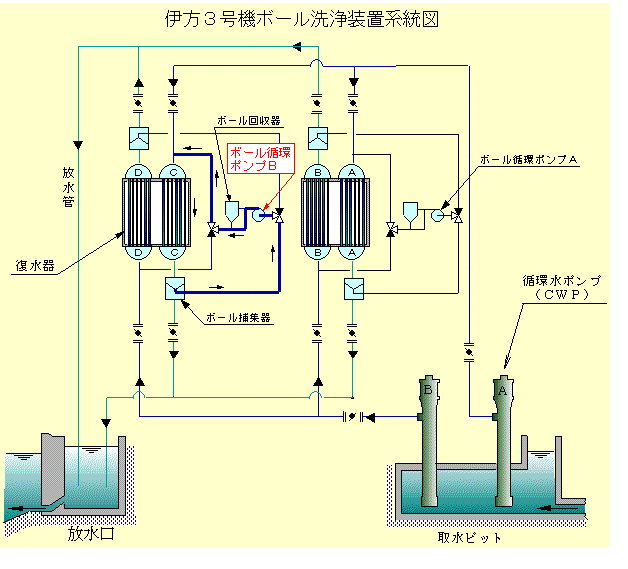

３．伊方３号機復水器ボール洗浄装置ボール循環ポンプＢの不具合について３月３１日１５時３８分、定格出力にて運転中の伊方３号機において、復水器ボール洗浄装置の異常を示す信号が発信し、同装置のボール循環ポンプＢが自動停止した。
現在、当該ポンプを点検中である。
ボール洗浄装置 復水器細管に冷却水（海水）を通水した状態で、復水器の伝熱性能を維持するために細管内面を洗浄する装置。スポンジボールを１日１回復水器細管内部に通し、内面に付着する海生生物等を除去・清掃している。
ボール循環ポンプは、このスポンジボールを循環させるためのポンプ。
１．伊方１号機復水流量計測用配管元弁溶接部近傍からの漏えいについて伊方発電所における通報連絡事象の報告書概要（平成１４年２月分他）
○事 象

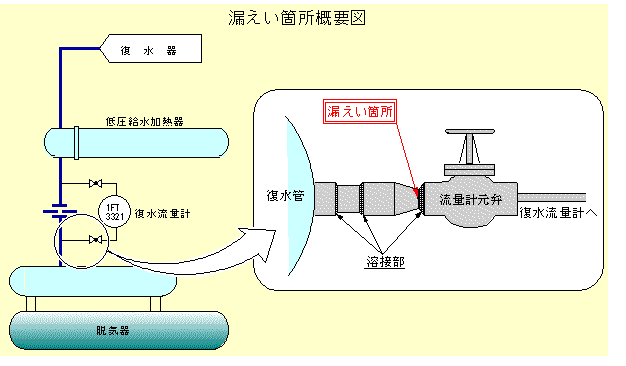

平成１３年１２月２６日１５時１０分頃、定格出力にて運転中の伊方１号機において、復水流量計測用配管元弁の溶接部近傍からの漏えい（約１滴／秒）を巡視点検中の保修員が発見した。漏えいが微少なものであることから、充てん材による補修を行い、現在実施中の第２０回定期検査において、点検・修理を行うこととした。
今回の定期検査で当該部（ステンレス製）の点検を行った結果、貫通したひびが確認されるとともに、そのひびに塩化物応力腐食割れの特徴と塩素の付着が認められた。○原 因
当該部は、海岸近くの屋外脱気器エリアに設置されており、また運転中は塩化物応力腐食割れが発生する温度域であることから、海塩粒子の混入による塩化物応力腐食割れが発生し、漏えいに至ったものと推定される。
○対 策
- 当該部および前後の弁・配管を取り替え、外表面の塗装を実施した。
- １号機の当該部と同様な条件下にあるステンレス製の弁・配管表面について、本定期検査中に点検を実施するとともに、純水拭き後、外表面の塗装を行う。
- １号機脱気器周りについては、本年度中を目途に囲いを設け、海塩粒子の混入を極力防止する。
- ２，３号機を含む屋外のステンレス製配管・弁については、計画的に塗装を実施する。
２．伊方２号機主給水ポンプ２Ａミニマムフロー弁駆動用空気配管からの漏えいについて○事 象

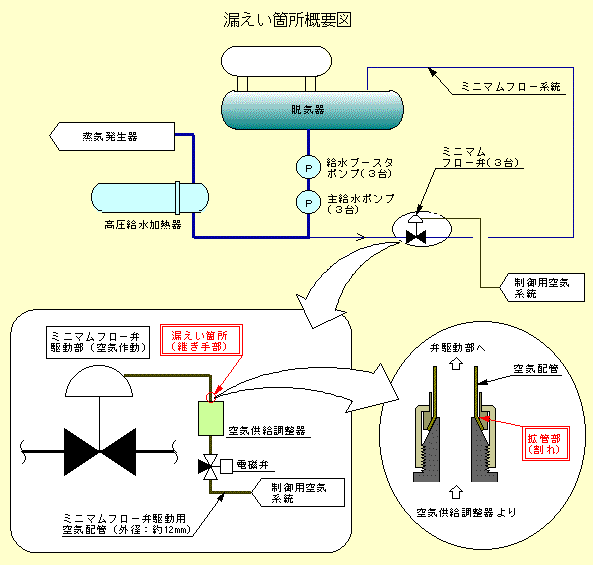

２月４日２１時２０分頃、定格出力にて運転中の伊方２号機において、主給水ポンプＡミニマムフロー弁駆動用空気配管から空気が漏れているのを運転員が発見した。
点検の結果、主給水ポンプＡミニマムフロー弁の空気供給調整器出口継ぎ手部分の配管拡管部に割れが確認されるとともに、破面に疲労による損傷の特徴が認められた。○原 因
主給水ポンプＡミニマムフロー弁駆動部の振動が当該空気配管に伝播し、残留応力が大きく振動による応力が集中する拡管部において疲労による損傷（割れ）が発生し、漏えいに至ったものと推定される。
○対 策
- 当該空気配管を新品に取り替えた。
- ２号機主給水ポンプミニマムフロー弁３台について、駆動部の振動の影響を軽減するため、当該空気配管をフレキシブルチューブに取り替える。
- 当該部を含む同様な継ぎ手が使用されている２号機の１２台の空気作動弁については、次回定検において、拡管部のないスウェージロック・チューブ継ぎ手に取り替える。
３．伊方１号機第２低圧給水加熱器Ｂ号機伝熱管の不具合について○事 象
第２０回定期検査中の伊方１号機において、第２低圧給水加熱器Ｂの真空リークテストを実施したところ、２月１４日、伝熱管１本に漏えいが認められた。
詳細調査の結果、漏えいの認められた伝熱管のＵ字管部にへこみ状の微小な傷が認められた。○原 因
過去の事例から、給水加熱器製造工程における伝熱管挿入作業において、Ｕ字管外面に打痕（へこみ）が生じ、そのへこみ部を起点に応力腐食割れが発生し、貫通したものと推定される。
○対 策
- 当該伝熱管を施栓した。
- Ｕ字管部の渦流探傷検査の結果、施栓基準以上の信号が検出された伝熱管９本についても施栓した。
４．伊方発電所エタノールアミン排水処理装置の不具合について○事 象

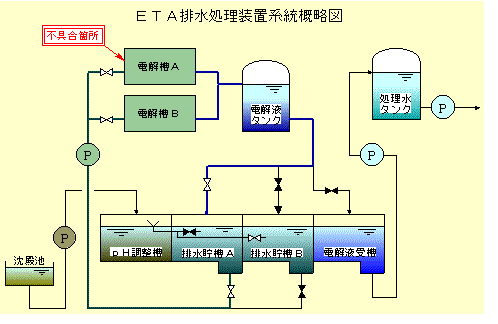

平成１４年２月２２日４時２５分、処理運転中のエタノールアミン排水処理装置において、「電解槽電圧Ａ系高」の信号が発信し、同装置が自動停止した。
点検の結果、Ａ系電解槽電極板のめっきが消耗していることが確認された。なお、Ａ系電解槽の累積使用時間は１万４千時間であった。(電極板の取替目安は１万５千時間)○原 因
電極板は電流を一定量流していることから、運転時間の経過に伴うめっきの消耗により、電圧が徐々に上昇して設定電圧に達したため、自動停止したものと推定される。
○対 策
- Ａ系すべての電解槽１２槽の電極板を新品に取替えた。
- 電極板の取替基準について、これまでの累積運転時間に加え、電圧値による管理を行い、電圧値の推移および累積運転時間に応じて取替を実施する。

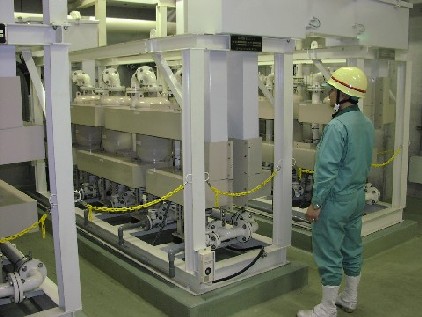

電解槽
電極版（陽極）
