平成１４年８月１２日
四国電力株式会社

伊方発電所における通報連絡事象（平成１４年７月分）および
通報連絡事象に係る報告書の提出（平成１４年６月分他）について

　

　平成１４年７月に、当社から愛媛県・伊方町に通報連絡した事象は以下の３件です。
　本事象は、法律・通達に基づく報告事象に該当するものではなく、また、環境への放射能の影響もありませんでした。

事　　象	発生月日	発表月日
１．伊方２号機　高圧注入ライン流量計の不具合について	７月６日	７月６日
２．伊方２号機　１次系補給水ポンプの不具合について	７月９日	７月10日
３．伊方３号機　海水淡水化装置濃縮海水排水ポンプの不具合について	７月24日	−

　平成１４年５月および６月に伊方発電所において発生した以下の通報連絡事象について、その後の調査結果を踏まえた原因と対策をとりまとめ、愛媛県および伊方町に報告書を提出いたしました。

事　　象	発生月日	発表月日
１．伊方３号機　第１低圧給水加熱器Ａ号機伝熱管の不具合について	５月31日	６月10日
２．伊方２号機　格納容器排気筒ガスモニタのフィルタ目詰まりについて	６月20日	６月21日
３．伊方１号機　海水電解液注入配管からの漏えいについて	６月28日	７月10日

（別紙１）伊方発電所における通報連絡事象の概要（平成１４年７月分）
（別紙２）伊方発電所における通報連絡事象の報告書概要（平成１４年６月分他）

以　上

別紙１

伊方発電所における通報連絡事象の概要（平成１４年７月分）

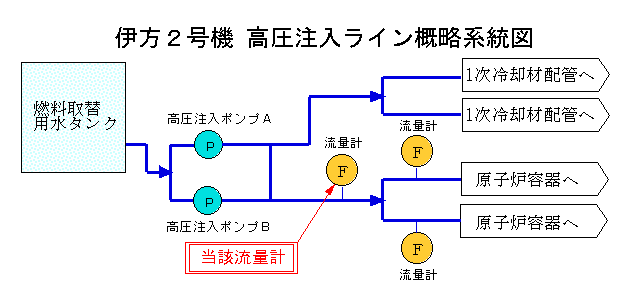

１．伊方２号機　高圧注入ライン流量計の不具合について

　７月６日９時頃、通常運転中の伊方２号機において、通常ゼロである高圧注入ラインの流量計指示が約１００ｍ^３／ｈを示していることを、中央制御室の運転員が確認した。
　調査の結果、流量に応じた電気信号を発生する流量検出器の不良であることが確認されたため、当該検出器を予備品に取り替えた。

［高圧注入ライン］
	１次冷却材喪失などの事故が起きたとき、高圧注入ポンプで炉心にほう酸水を注入するライン。通常、水の流れはない。

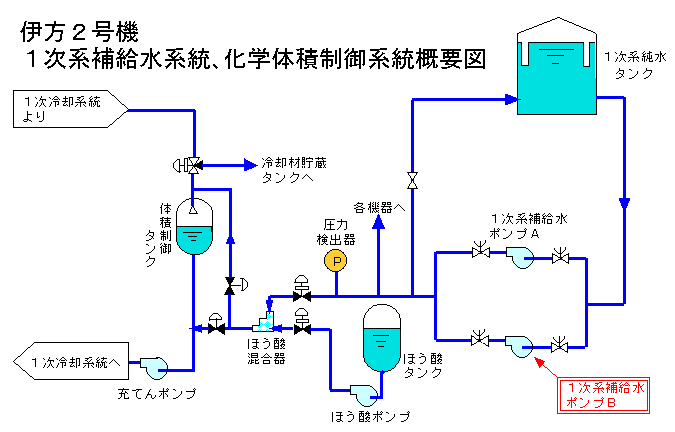

２．伊方２号機　１次系補給水ポンプの不具合について

　７月９日２０時３２分、通常運転中の伊方２号機において、１次系補給水ポンプＢの故障を示す信号が発信し、当該ポンプが自動停止した。
　調査の結果、インペラとケーシングの接触痕およびインペラを固定するボルトの損傷が認められたため、接触痕を補修するとともに損傷したボルトを取り替えた。

［１次系補給水ポンプ］
	１次系各機器に純水を供給しているポンプ。通常運転中は、主に１次冷却材のほう素濃度を調整するための補給水を供給している。

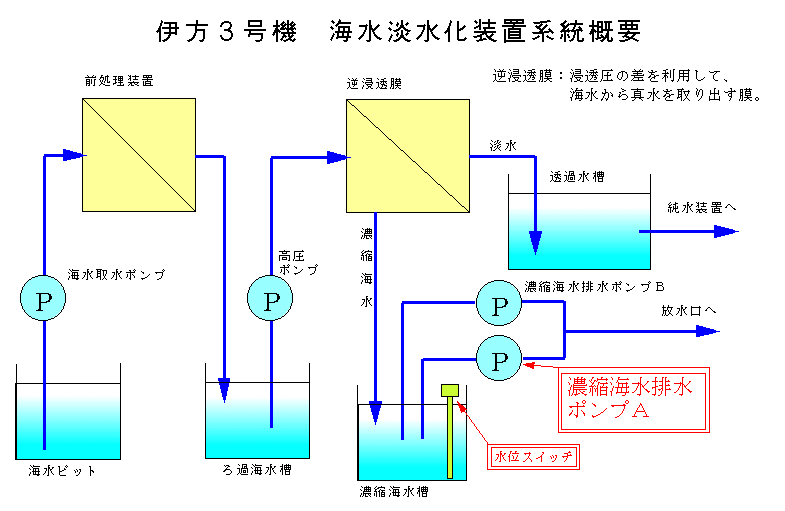

３．伊方３号機　海水淡水化装置濃縮海水排水ポンプの不具合について

　７月２４日７時１１分、第６回定期検査調整運転中の伊方３号機において、海水淡水化装置の異常を示す信号が発信し、確認したところ濃縮海水排水ポンプＡ（常用ポンプ）が自動停止していた。
　調査の結果、当該ポンプ本体に異常はなく、常用ポンプの起動・停止を制御している濃縮海水槽の水位スイッチが、ヘドロ状の付着物により作動不良となっていることが確認されたため、水位スイッチの点検、清掃を行った。

［濃縮海水排水ポンプ］
	海水から淡水を取り出した後に残った濃縮海水（塩分濃度の高い海水）を排水するためのポンプ。濃縮海水は一度濃縮海水槽に貯められ、ポンプにて排水される。ポンプは２台あり、常用・予備を毎月切り替えている。



---

別紙２

伊方発電所における通報連絡事象の報告書概要（平成１４年６月分他）

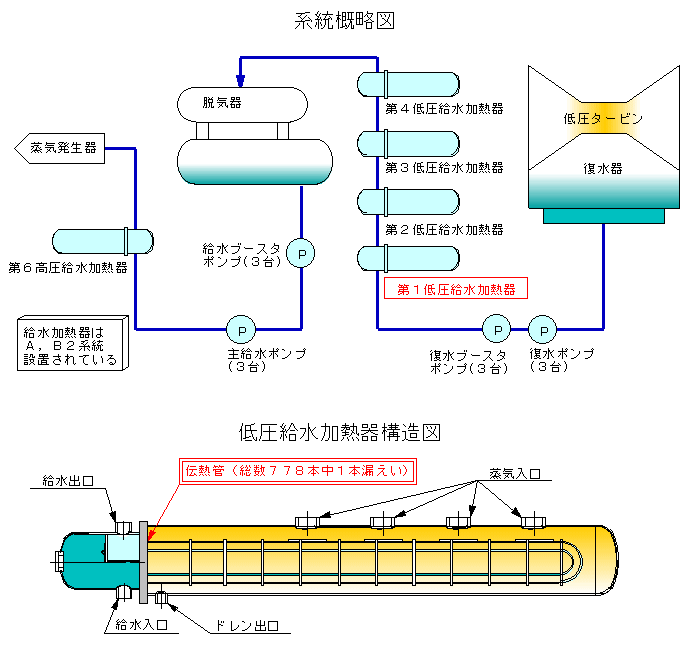

１．伊方３号機　第１低圧給水加熱器Ａ号機伝熱管の不具合について

　○事　象

　平成１４年５月３０日〜３１日、第６回定期検査中の伊方３号機において、第１低圧給水加熱器Ａ号機伝熱管全数の真空リークテストを実施したところ、伝熱管１本に漏えいが認められた。
　調査の結果、当該管の出口側管板部に周方向の割れが認められた。

　○原　因

　給水加熱器製造工程において、伝熱管外面に変形を生じたことによる残留応力とプラント起動時の腐食環境により、変形部分を起点に応力腐食割れが発生し、貫通に至ったと推定される。

　○対　策

• 漏えいの認められた伝熱管１本について施栓を実施した。

　

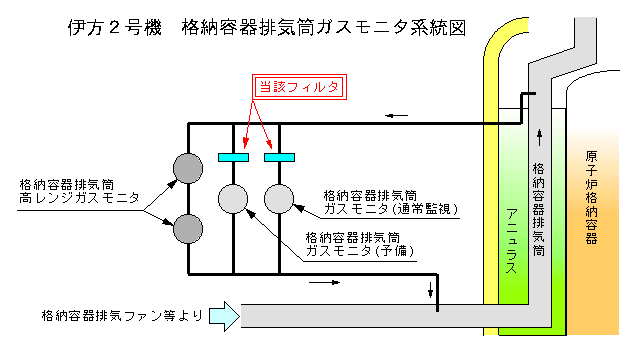

２．伊方２号機　格納容器排気筒ガスモニタのフィルタ目詰まりについて

　○事　象

　平成１４年６月２０日５時３５分、通常運転中の伊方２号機において、中央制御室に「プロセスモニタ故障」の警報が発信し、放射線監視盤を確認したところ、予備の格納容器排気筒ガスモニタ（Ｒ−３４）の測定用空気を供給している真空ポンプが停止していた。その後の調査中、同じ箇所を測定している常用のモニタ（Ｒ−２４）についても同様に真空ポンプが停止していた。
　調査の結果、両モニタの吸込口に取り付けているフィルタに汚れが認められた。

　○原　因

　通常運転中、２号機格納容器排気筒内は流れがないことから、外気の塵埃が排気筒内に浸入、滞留しやすく、当該両モニタのフィルタは目詰まりしやすい傾向にある。
　本事象発生時は、定期的なフィルタ取替周期の末期であり、ある程度の詰まりがあったところに降雨等の環境変化が重畳して必要な空気流量が確保できなくなり、真空度高にて真空ポンプが自動停止したものと推定される。

　○対　策

• 当該両モニタの入口フィルタを新品に取り替えた。
• 当該両モニタの入口フィルタの取替頻度を１回／月から２回／月に変更することとし、作業要領書を改訂した。

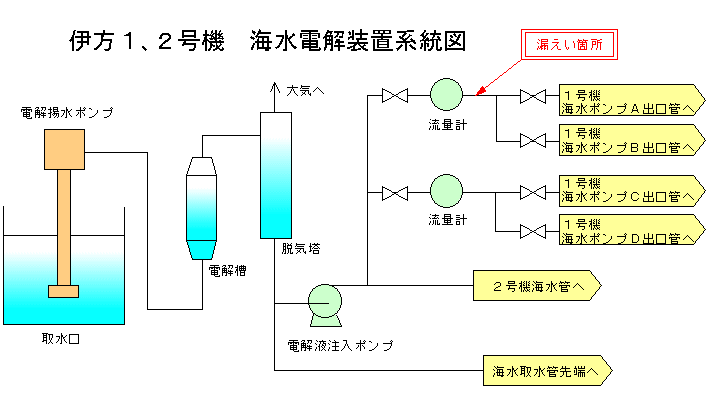

３．伊方１号機　海水電解液注入配管からの漏えいについて

　○事　象

　平成１４年６月２８日１１時５０分頃、通常運転中の伊方１号機において、海水ポンプＡ，Ｂ号機の出口海水管に海水電解液を注入する配管から、わずかな漏えいがあることを保修員が確認した。

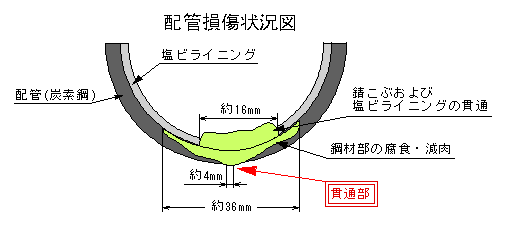

　外表面の塗装膜および錆を除いたところ、約４ｍｍ×約１．５ｍｍの貫通穴が認められるとともに、内表面に茶褐色の錆こぶ（腐食）が認められた。
　なお、海水電解装置廻りの配管は、平成１２年度から１４年度にかけて計画的な取替を実施中であり、当該配管は本年１２月に取替予定であった。

　○原　因

　１７年間にわたる海水電解装置の運転に伴い、配管内面の塩ビライニングの一部が損傷し、そこから浸入した海水電解液により炭素鋼管が腐食し、貫通に至ったものと推定される。

　○対　策

• 当該配管を新品（内面ポリエチレンライニング）に取り替えた。
• 本年１２月に計画している海水電解装置の定検時に、未取替部分についても配管の取替を実施する。

---
