火力発電のしくみ

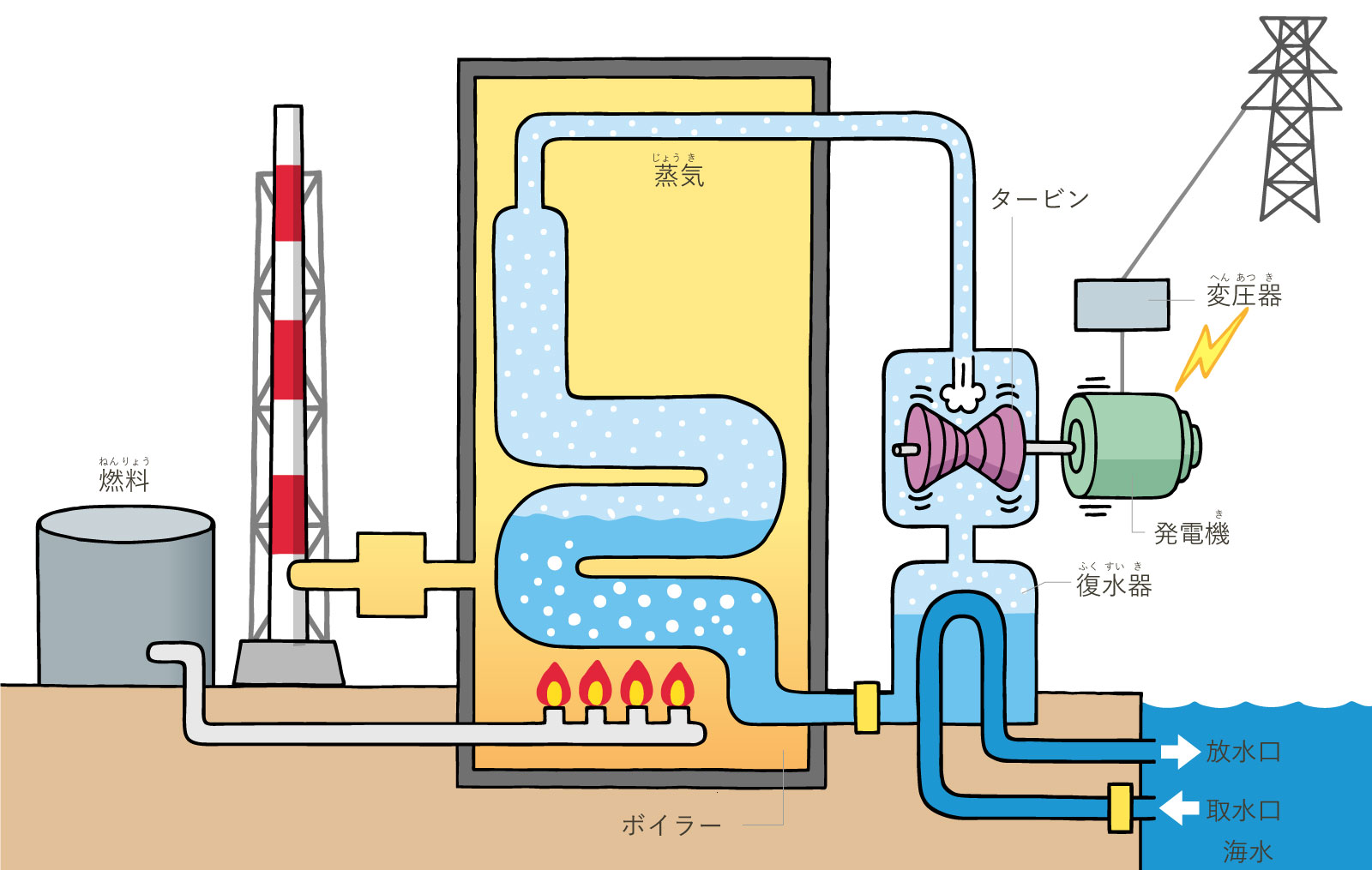

　火力発電の基き本ほん的てきなしくみは、石油、石炭、天てん然ねんガスなどを燃もやしてお湯をわかし、そこから得えられた蒸じょう気きの勢いきおいでタービン・発電機きを回転させて電気をつくるというものです。

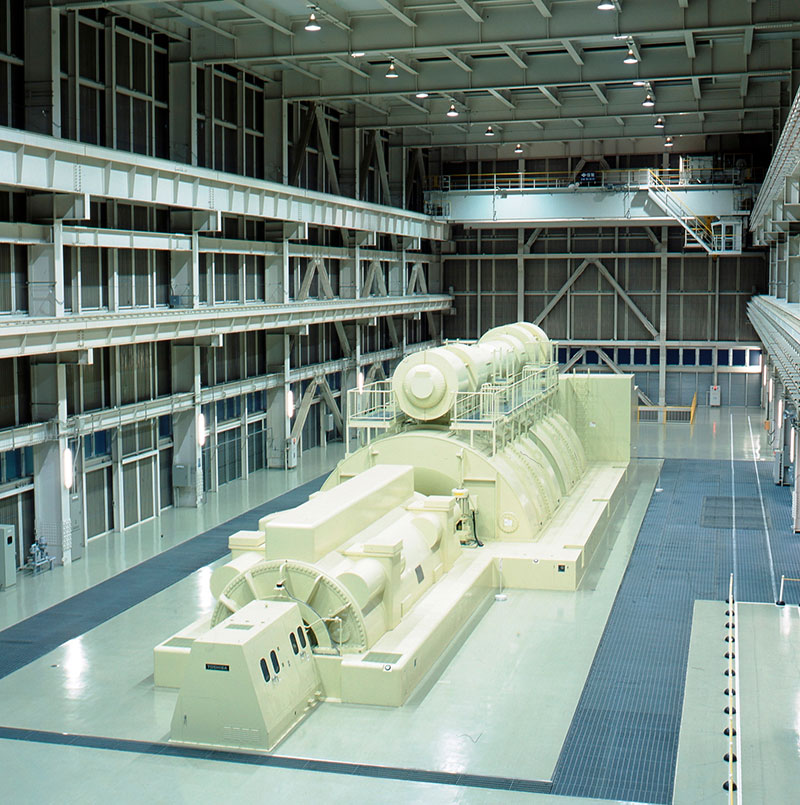

火力発電所のタービン発電機き

タービンは、「羽根車」のこと。
1分間に3600回も回転して、
直ちょく接せつつながっている発電機きで
電気をつくっているよ。

火力発電のおもな種しゅ類るいには
「汽力発電」
「ガスタービン発電」
「コンバインドサイクル発電」
があるよ。

汽力発電

　石油、石炭などをボイラーで燃もやした熱ねつで高温・高こう圧あつの蒸じょう気きをつくり、そのエネルギーで蒸じょう気きタービンを回し、発電機きで電気をつくります。
　火力発電のなかでも、主力となる種しゅ類るいです。

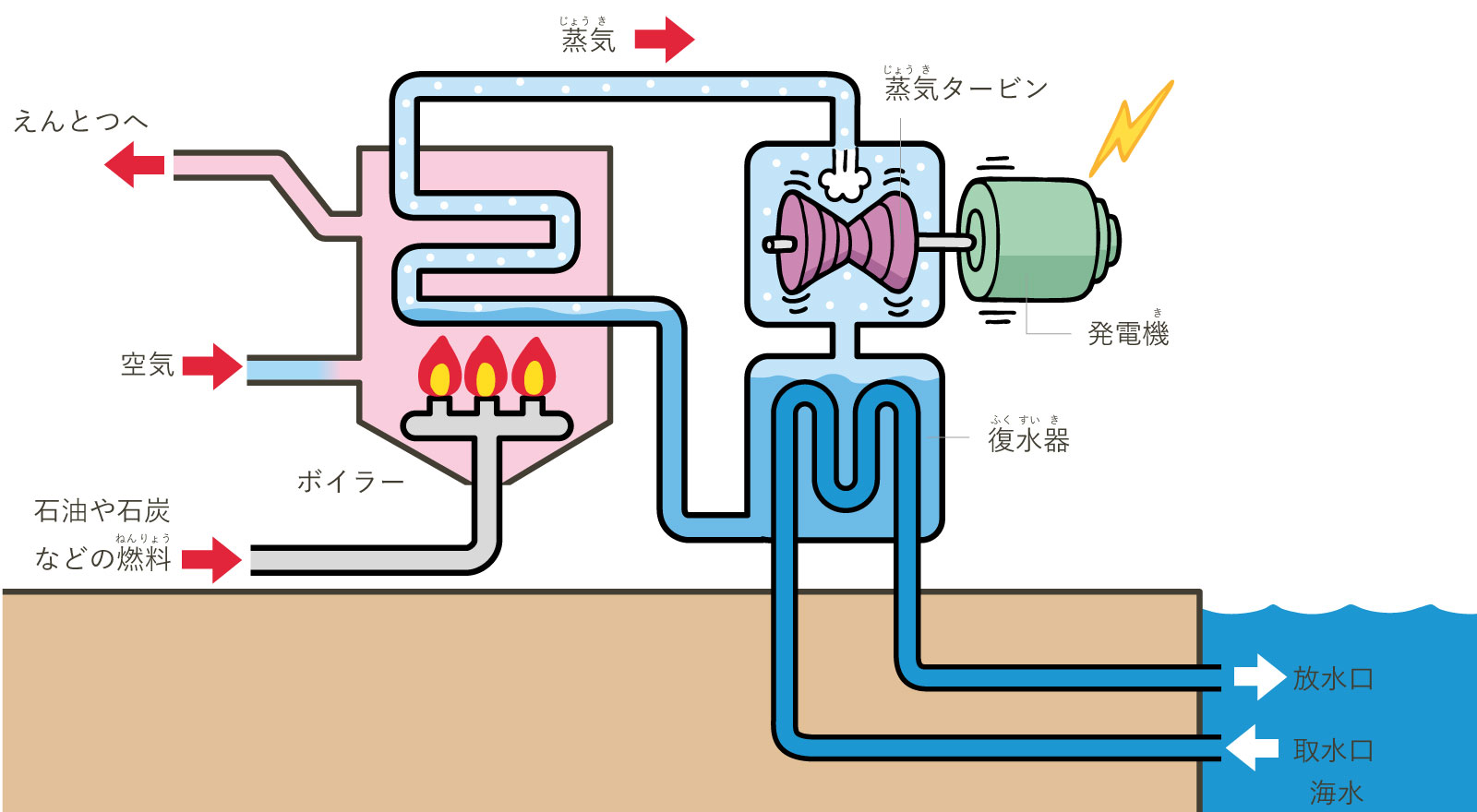

汽力発電のしくみ

蒸じょう気きの力で
タービンを回す方ほう法ほうだ。

ガスタービン発電

　灯とう油ゆや軽油、LNG（液えき化か天てん然ねんガス）などの燃ねん料りょうを燃もやして温度の高い燃ねん焼しょうガスをつくり、そのエネルギーでガスタービンを回し、電気をつくります。小こ型がたで高い出力を得えられるという利り点てんがあります。

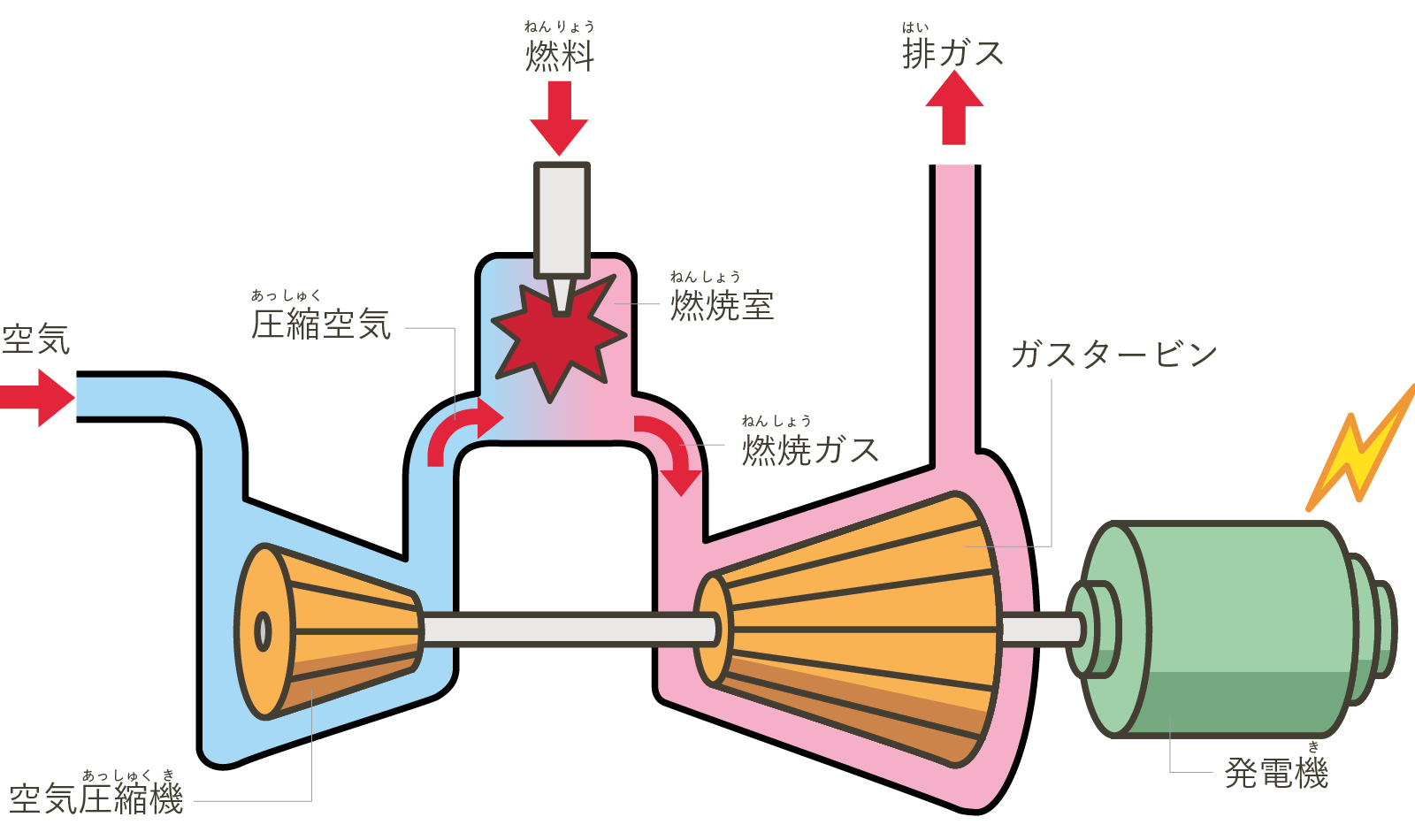

ガスタービン発電のしくみ

蒸じょう気きではなく、
燃ねん焼しょうガスの力で
タービンを
回しているんだ。

コンバインドサイクル発電

　ガスタービンを回したあとの残のこりのエネルギーで蒸じょう気きタービンを回す、効こう率りつのよい種しゅ類るいです。2つのタービンを一度に回すので、同じ量りょうの燃ねん料りょうでも、ほかの火力発電よりたくさんの電気をつくることができます。

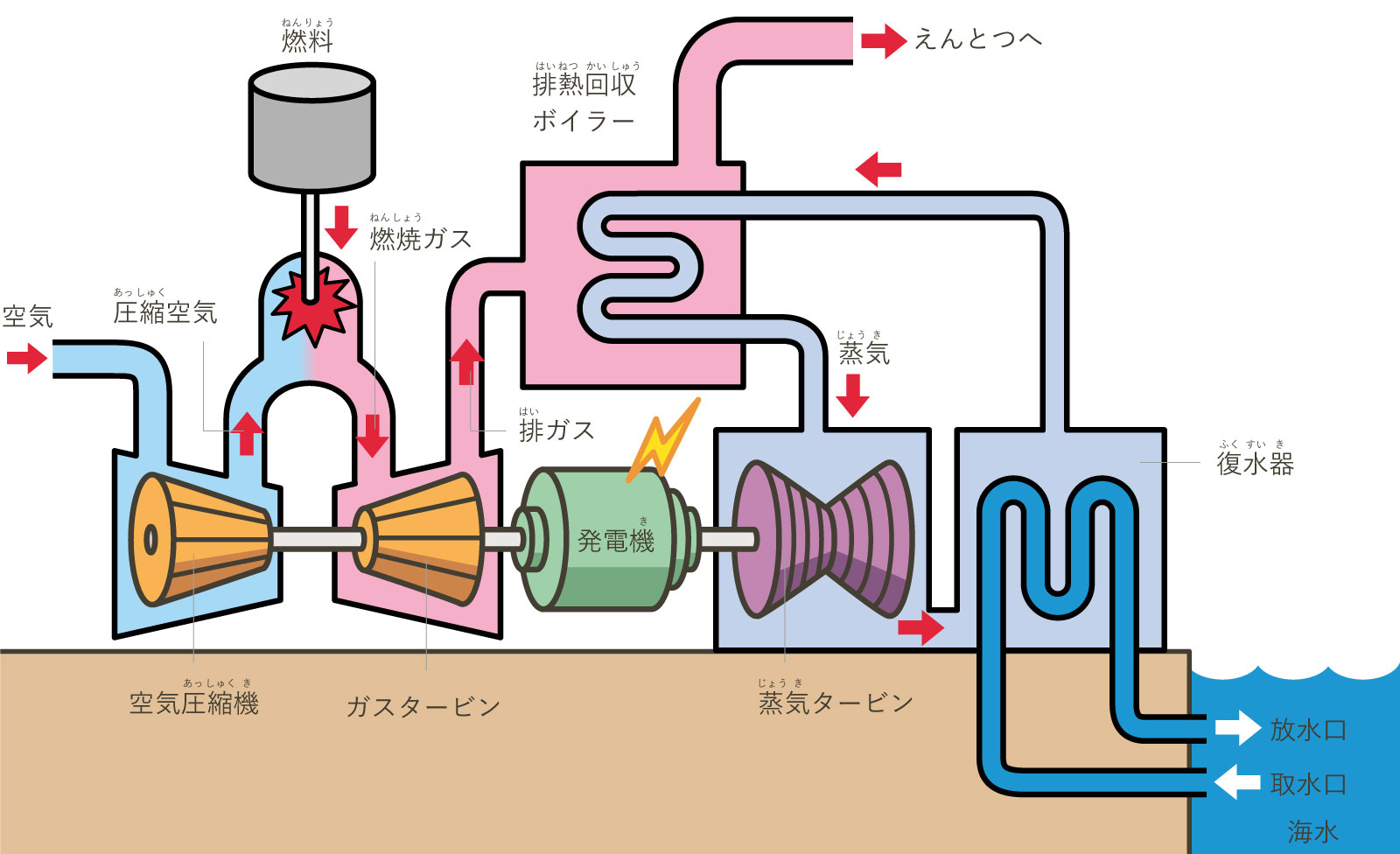

コンバインドサイクル発電のしくみ

四国電力では、
坂さか出いで発電所1､2号機きが、
この種しゅ類るいだ。

火力発電の特とくちょう

　火力発電には、次のような特とくちょうがあります。

　四国で使われる電気の約やく5割わりは火力発電によるものです。
　また、季き節せつや時間帯たいによって大きく変かわる電力使用にあわせて電気をつくる調整役であるとともに、発電量りょうが不ふ安あん定ていな太陽光・風力発電のバックアップも担たん当とうしています。

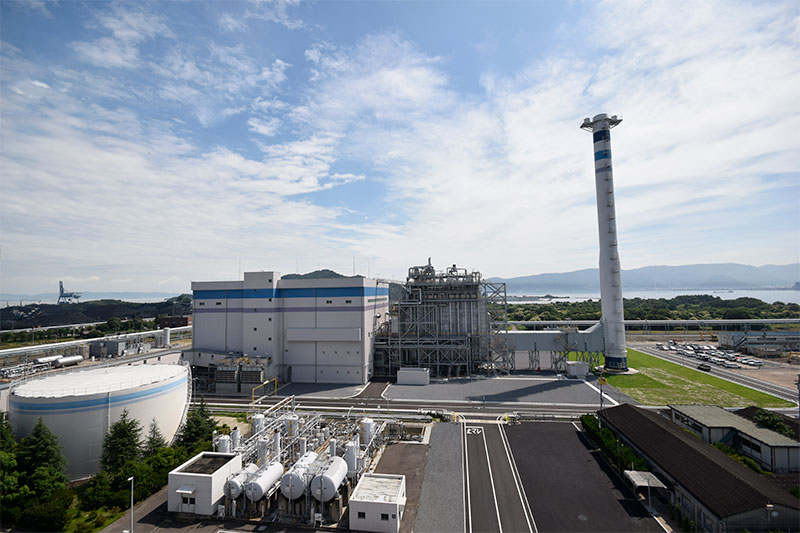

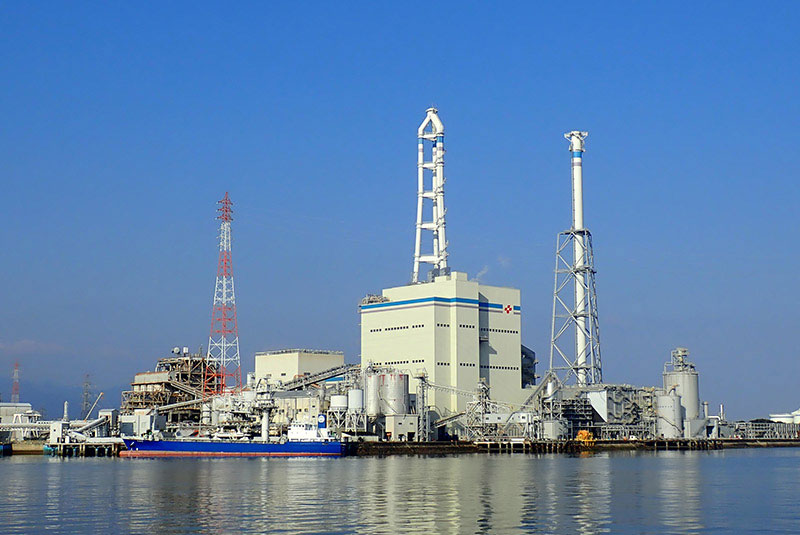

四国にある火力発電所

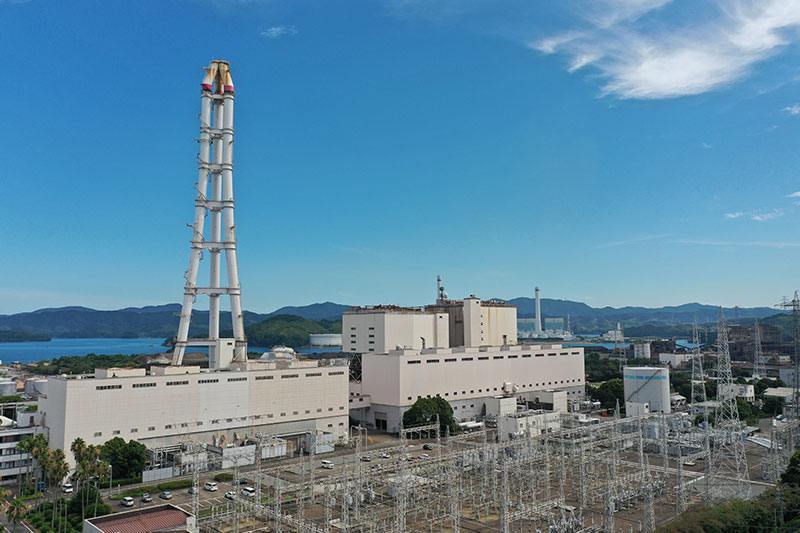

坂さか出いで発電所（香か川がわ県坂さか出いで市）

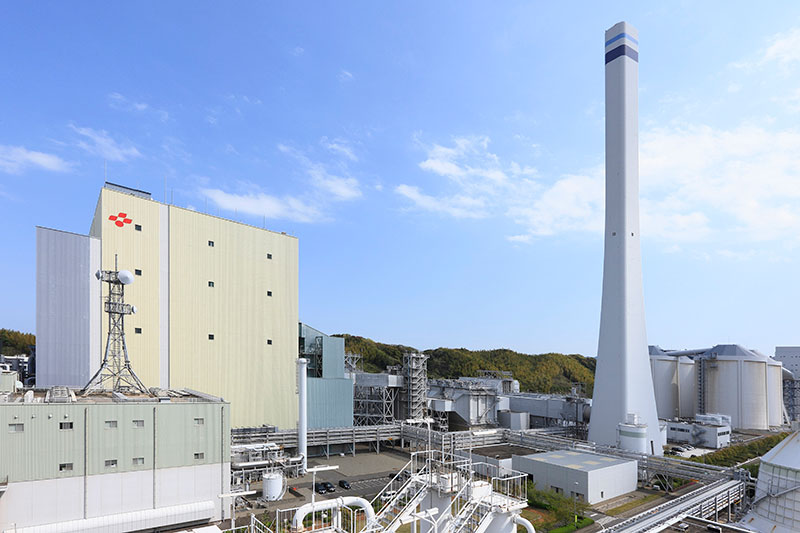

西さい条じょう発電所（愛媛えひめ県西さい条じょう市）

橘たちばな湾わん発電所（徳とく島しま県阿あ南なん市）

阿あ南なん発電所（徳とく島しま県阿あ南なん市）

火力発電と環かん境きょう

大気汚お染せんを防ふせぐ

　石油や石炭などを燃もやすと、硫い黄おう酸さん化か物ぶつ、窒ちっ素そ酸さん化か物ぶつなどが発生します。火力発電所では、それらをできるだけ減へらすように、さまざまな環かん境きょう対たい策さくをしています。

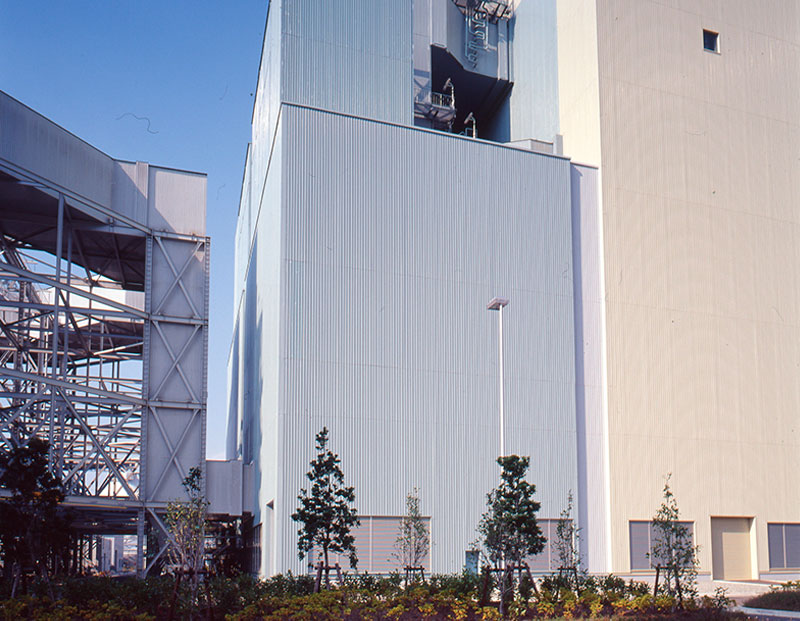

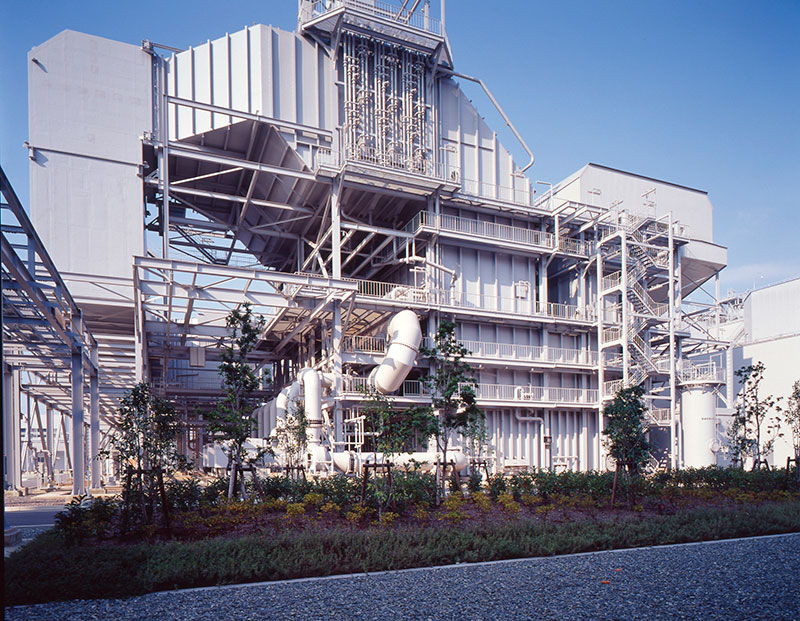

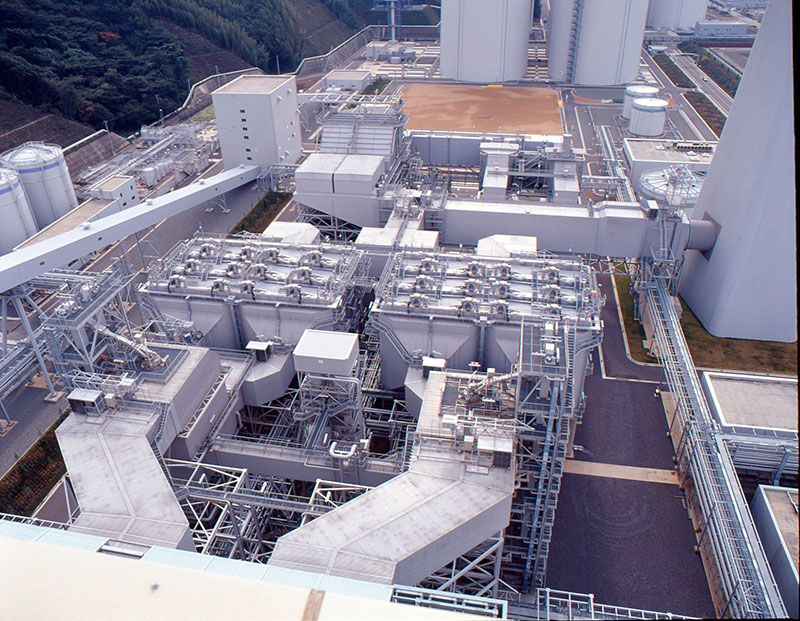

電気集じん装そう置ち

ちりやほこりを取り除のぞく

排はい煙えん脱だつ硫りゅう装そう置ち

硫い黄おう酸さん化か物ぶつ（SOx）を取り除のぞく

排はい煙えん脱だっ硝しょう装そう置ち

窒ちっ素そ酸さん化か物ぶつ（NOx）を取り除のぞく

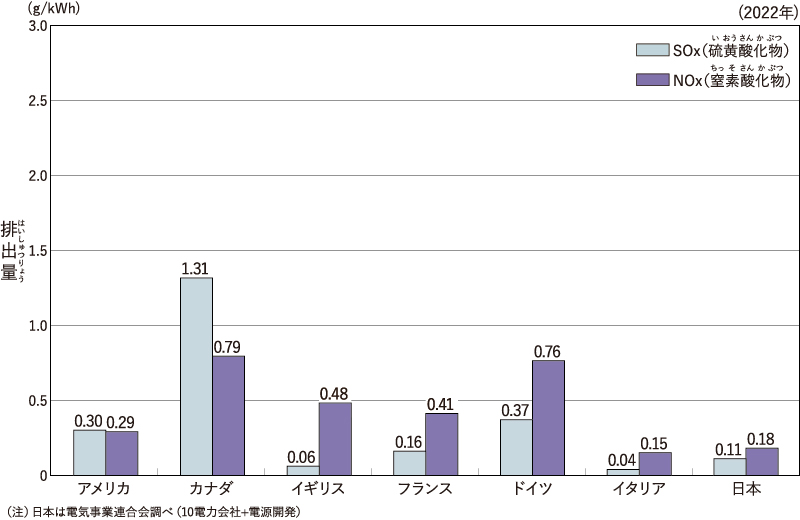

おもな国の発電電力量りょうあたりのSOxとNOxの量りょう（火力発電所）

出典：原子力・エネルギー図面集

日本の火力発電所の
環かん境きょう対たい策さくは、
最さい新しん技ぎ術じゅつをとり入れていることもあって、
世界最さい高こうレベルだ。

石炭灰ばいの活用

　石炭を燃ねん料りょうとする火力発電所では、石炭を燃もやしたあとの灰はいが発生します。その石炭灰ばいを有ゆう効こうに利り用ようするための研究が進められ、さまざまな分野で使われるようになっています。

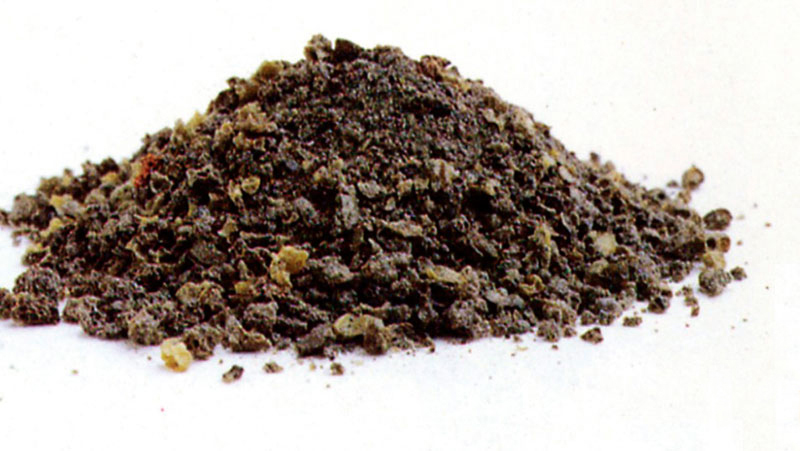

火力発電所から出る石炭灰ばい

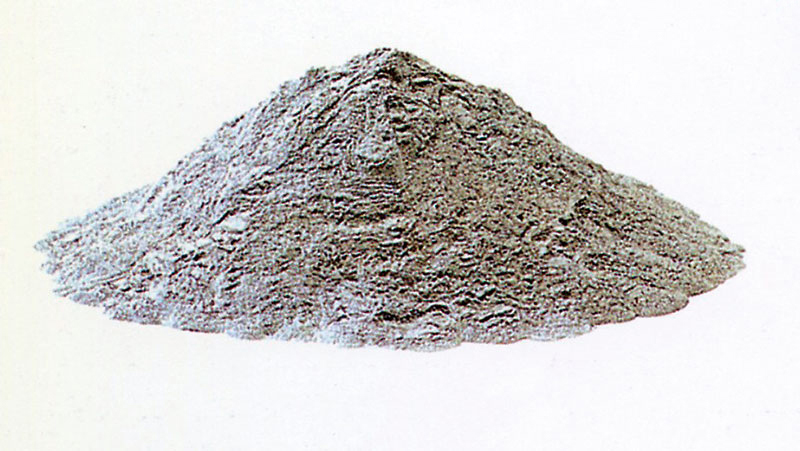

フライアッシュ

クリンカアッシュ

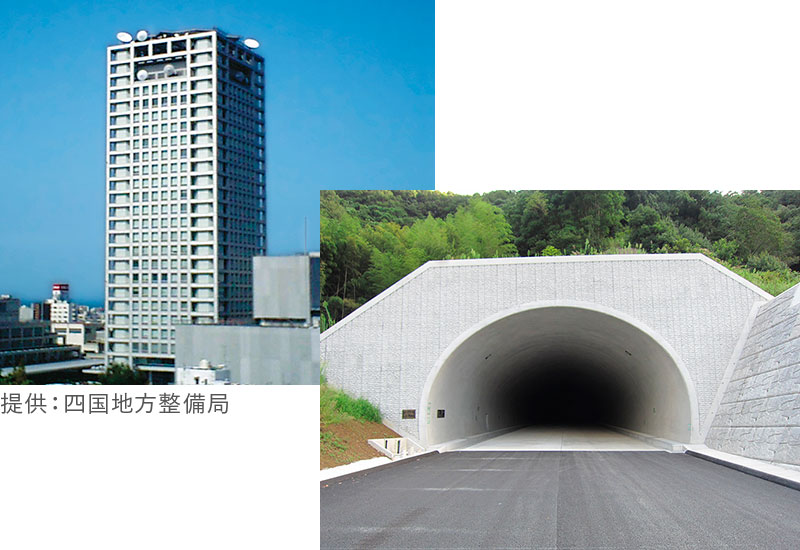

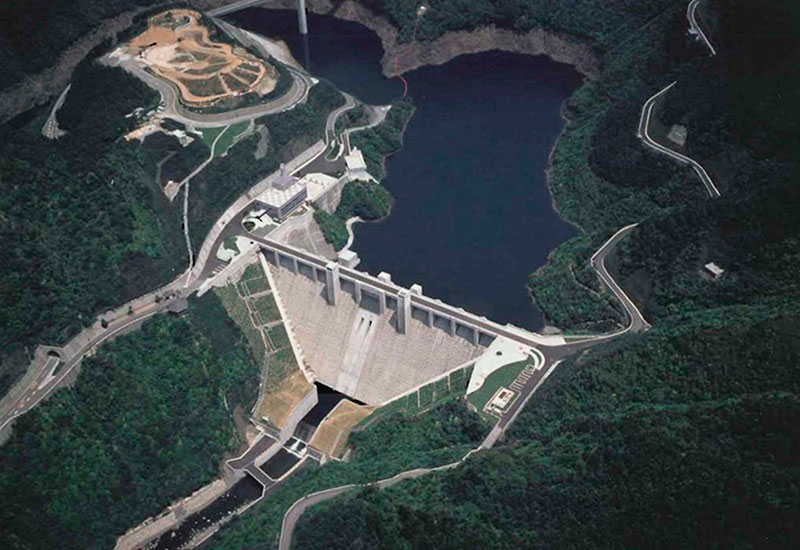

コンクリートに混まぜる

提供：四国地方整備局

セメントに混まぜる

提供：四国地方整備局

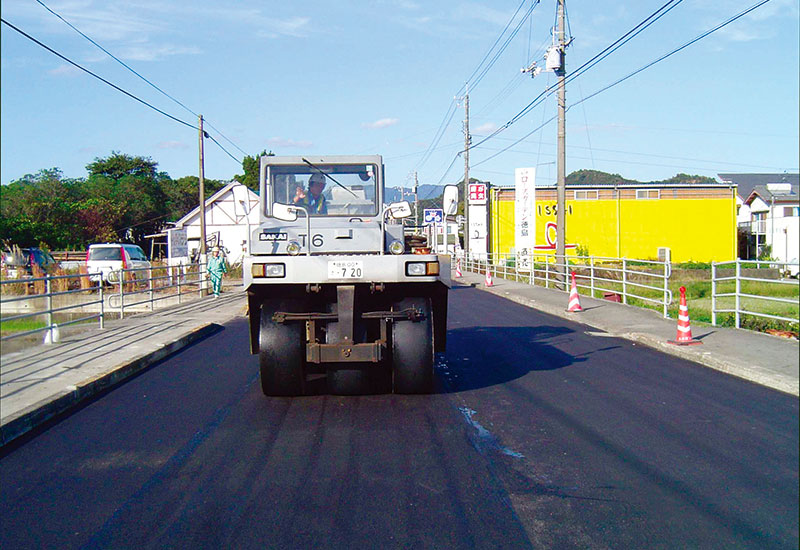

道路の舗ほ装そう材ざいにする

グラウンドなどの土に混まぜる

みんなのすぐ近くでも、
使われているかも？
