昔から私たちは自然の恵みである水を、身近なエネルギーとして暮らしや産業に利用してきました。水力発電所では水を利用して電気をつくっています。石炭や石油などを海外からの輸入に頼っている日本では、水力は貴重な国産エネルギーです。
現在、四国の発電の約1割を水力発電が担っています。

水力発電所の特徴と役割
水力発電所のしくみ
水力発電所の種類
四国電力の水力発電所
本川発電所の見学
河川を利用される方へ
ダムカード
よんでんダムナビ
ダム紹介特設サイト「DAMovie」

水力発電所の特徴と役割

水力発電所の特徴

クリーンな循環エネルギー

川や海の水は、太陽の熱エネルギーで少しずつ蒸発して水蒸気になり、雲に変わります。そして、雨や雪になって再び地上に落ち、川や地下水として海に流れ込んでいきます。
このように水は、自然界に存在する無限でかつ循環しているエネルギーです。
水力発電は、この水の持つエネルギーを利用したクリーンな発電方式です。原子力発電と同様に、CO₂を排出しない地球に優しい発電です。

水力発電所の役割

夏場に活躍

水力発電は、使われる電気の量に応じてすばやく発電する量を調整することができます。発電を開始するのに火力では数時間から半日程度かかりますが、水力発電なら5～10分ほど。この長所を活かして、特に夏場の昼間など、電気の使用量がピークになるときなどに活躍します。

揚水式水力
余剰電力で上池に汲み上げた水を下池に放水して発電する方式

貯水池式水力
山間のダムに貯めておいた水を流して発電する方式

自流式水力
川の流れをそのまま利用して発電する方式

水力発電所のしくみ

水力発電は水を高いところから低いところに導き、その水の力で水車を回し、水車につながっている発電機で電気を生みだします。
発電された電気は、変圧器を介して、送電線で変電所に送られたのち、配電線などにより家庭や工場に送られます。

A．ダム主なダムの種類

ダムは水を貯めるために山間部につくられた壮大なスケールの建築物です。
水力発電のシンボルともいえるダムには、大雨の時などに放流を行うための洪水吐ゲートがついており、下流へ安全に水を放流しています。

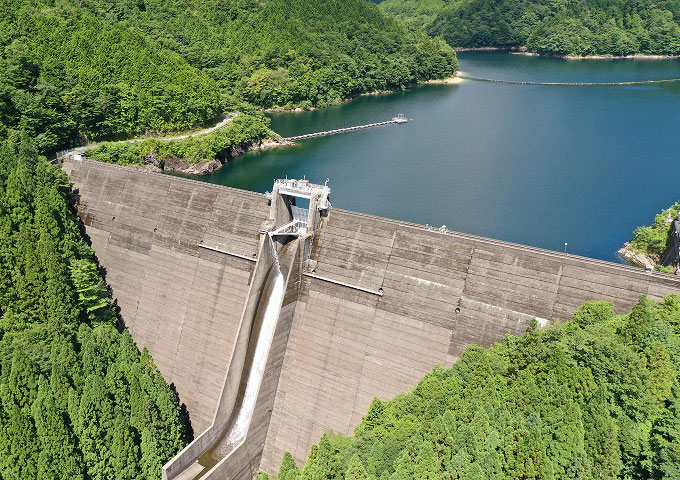

重力式ダム

ダム自体の重さで水の圧力を支えるコンクリートのダムです。日本にあるほとんどのダムが重力式ダムです。

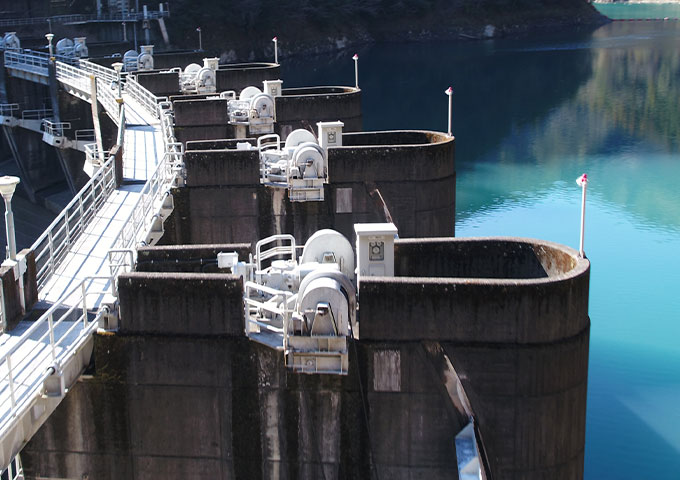

ダムの洪水吐ゲートとしては建設当時日本最大を誇った「面河第三ダム」
(愛媛県久万高原町、堤高：42.0m)

アーチ式ダム

水の圧力を左右両岸の岩盤で支えるようにアーチ型に作ったコンクリートのダムです。ダムの厚さが薄いため、少ない材料で作ることができます。

ロックフィルダム

現地で採取できる岩石や土を積み上げて作るダムです。ダムの内部は水を通さない土を使用しています。

B．水圧鉄管

ダムから導水路を通ってきた水を水車に導く鉄管で、この中を水が流れます。

C．水車

水圧鉄管で導かれた水の力を、機械的な力(回転する力)に変えるのが水車です。

D．発電機

水車に連結して回転し、電気を発生させます。

E．変圧器

発電機でつくられた電気は、変圧器で電圧を高くして変電所に送られます。

水力発電所の種類

水力発電には、水の利用のしかたによって3つの種類があります。
いずれも水の流れで水車を回し、発電するというしくみは同じですが、地形に合わせた発電システムがつくられています。

揚水式

発電所の上部と下部に調整池をつくり、電気が余っているときは余剰電力を使って下池から上池に水を汲み上げておき、電気が必要なときはその水を下池に落として発電する。

自流式

川の流れをそのまま利用し、水路に引き込んだ水を利用して発電する。

貯水式(調整池式)

山間にダムをつくり、貯めておいた水を流して発電する。

四国電力の水力発電所

四国には57ヵ所の水力発電所(四国電力設備)があります。

水力発電所一覧表(当社設備)［2024年4月1日現在］

徳島県

発電所	認可出力(kW)
蔭　平	46,650
広　野	36,500
名　頃	1,300
祖　谷	6,300
高　野	5,200
一　宇	8,800
出　合	10,600
三　縄	7,000
伊予川	3,400
池　田	5,000
松尾川第一	20,800
松尾川第二	21,400
切　越	4,500
吉　良	3,000

高知県

発電所	認可出力(kW)
吉良川	256
名村川	420
伊尾木川	8,100
東豊永	6,500
大田口	1,500
穴内川	12,500
平　山	44,400
新　改	9,300
天　神	11,800
鏡　川	3,300
大森川	12,200
長　沢	5,200
分水第一	29,900
分水第二	7,800
分水第三	10,900
分水第四	8,100
大　橋	5,500
本　川	615,000
梼原川第一	1,550
梼原川第二	7,500
梼原川第三	2,800
津　賀	18,650
佐　賀	15,700
松葉川	320
坂　本	1,100
大　渡	33,000
名野川	1,200
加　枝	9,900
土居川	1,400
仁淀川第三	10,300
岩屋川	1,800

愛媛県

発電所	認可出力(kW)
第五黒川	5,500
小　村	3,100
柳　谷	23,800
面河第一	7,700
面河第二	1,600
面河第三	22,000
湯　山	3,400
鈍　川	800
船　渡	520
惣　川	1,130
横　林	5,000
加　茂	1,800

当社計	1,154,696

本川発電所の見学

施設紹介

ピーク時電力需要増加に対応するため、夜間や休日に生じる、原子力・火力発電所の余剰電力で上池に水をくみ上げておき、ピーク時に約560mの落差を利用して発電する認可出力61.5万kWの揚水発電所です。

施設見学

見学可能な日時	平日(月曜日～金曜日) 9:00～17:00 年末年始(12月29日～1月3日)と作業・点検期間を除く。
所要時間	約1時間30分

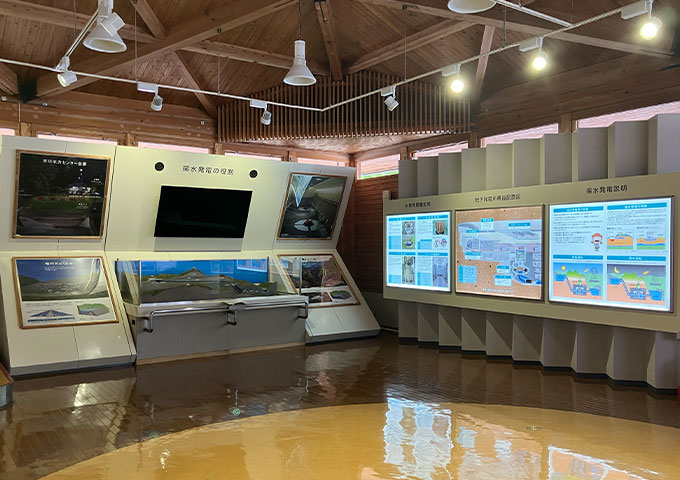

見学概要	概要説明(PR館の「エネルギープラザ本川」でジオラマ模型、展示パネルにより説明) 施設見学：地下発電所
その他	大型バス3台程度利用可能の駐車場あり
お問い合わせ先	本川発電所〒781-2611　高知県吾川郡いの町脇ノ山367-3 088-869-2410088-869-2410
アクセス	高知自動車道　伊野ICよりお車(R194経由)で約1時間20分松山自動車道　いよ西条ICよりお車(R11→R194経由)で約50分
